ICEM绘制体积网格的基本操作步骤

(一) 在开始菜单中找到ICEM，单击打开

(二) 左上角File工具栏设置工作文件夹

(三) 左上角File工具栏import geometry 导入STL文件

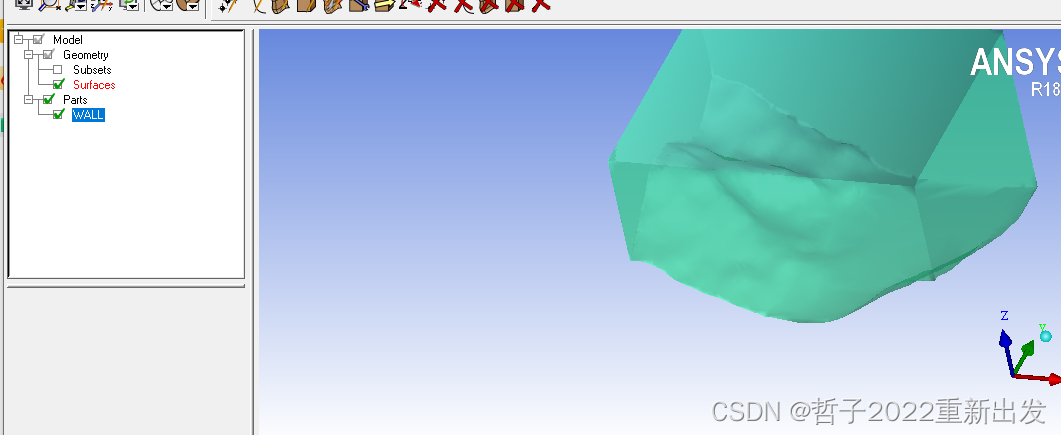

(四) 设置右键surface，点击solid和transparent

这样可以让几何体看起来更舒服

(五) 右键part，点击add part

全选所有的面，命名为wall

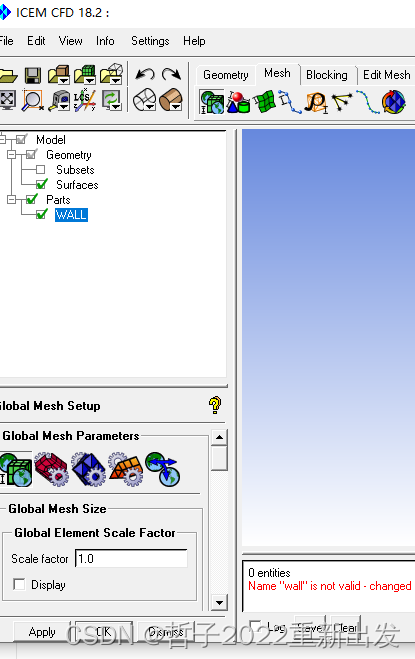

(六)点击Mesh 设置全局属性



根据我的工况，设置Sclae factor 为1000，最大单元尺寸为15

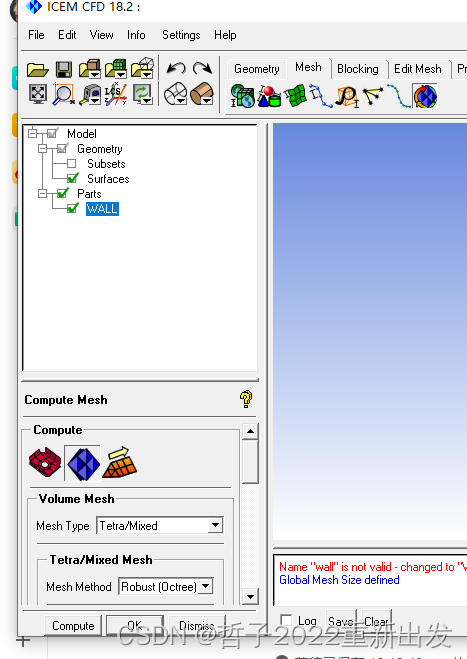

 点击Compute mesh

注意选择体积网格

点击Compute

观察网格的数量和大小，如果不合适，换另外的Scale factor重新生成网格

清除网格：

左上角的Close mesh可以清除网格
