GD32F450 与 GD32F190 Colibri 开发板的 串口ISP下载程序方式

GD32类似STM32可以用GigaDevice MCU ISP Programmer程序 以串口ISP方式下载

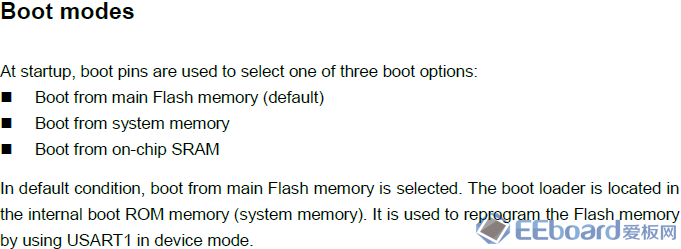

按照Datasheet说明:
(1)

GD32F190 使用USART1
BOOT0: 接3.3V
PA9: USATR1_TX
PA10: USART1_RX


(2)

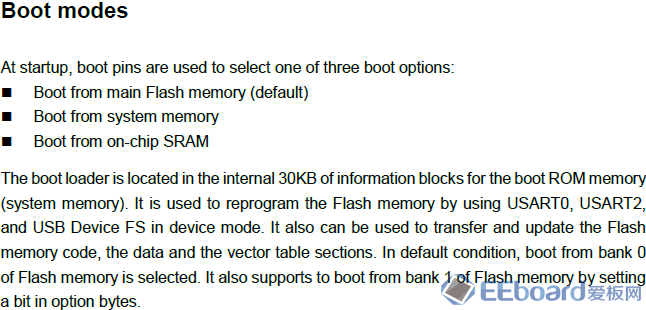

GD32F450 使用USART0或USART2
GD32F450 使用USART0或USART2
BOOT0: 接3.3V
PA9:USATR0_TX
PA10:USART0_RX
或
PC10:USATR2_TX
PC11:USART2_RX
(3)

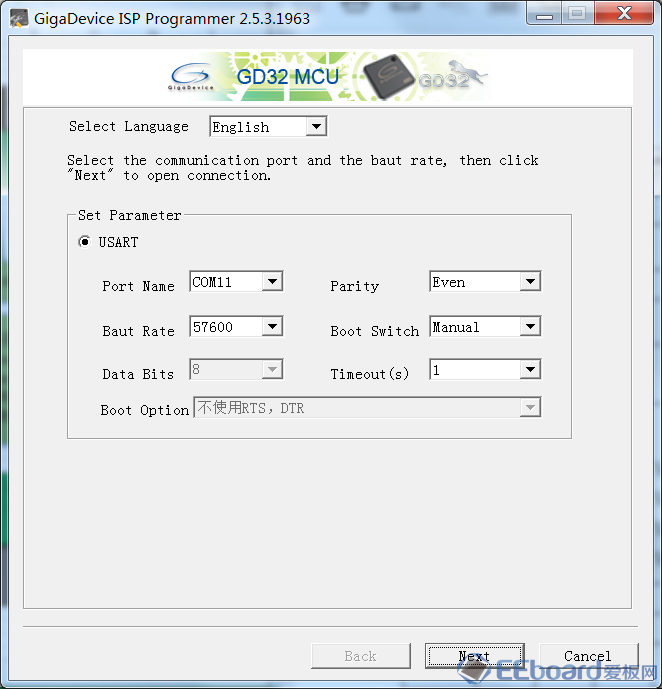

  • 1，执行ISP Programmer程序,选择对应的串口.,
  • 2，开发板上电或按Reset键,
  • 3，再按ISP Programmer程序 的”Next”
    ,

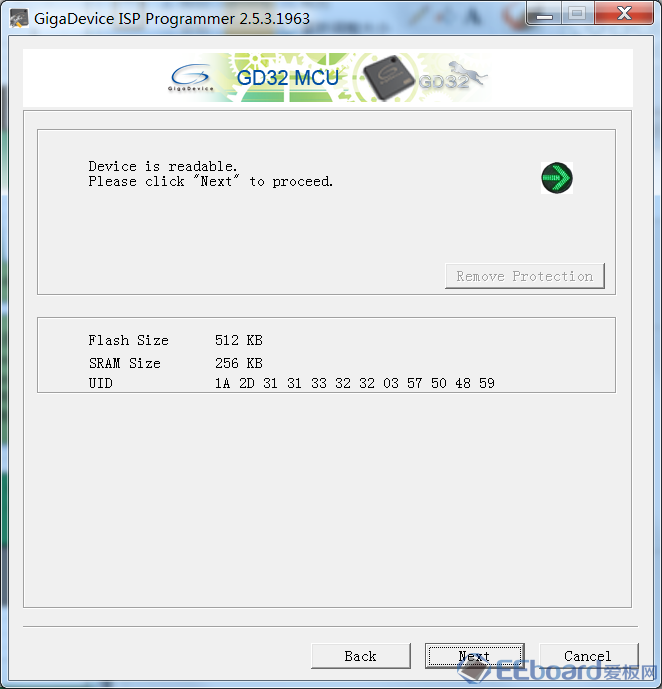

  • 4，ISP Programmer程序侦测到 连接的信息,

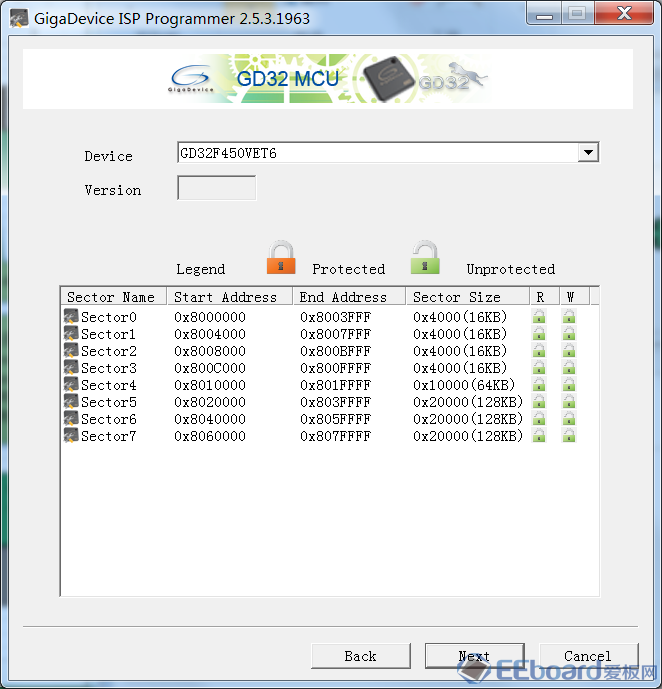

  • 5，再按”Next”, 分辨出是GD32F450VET6

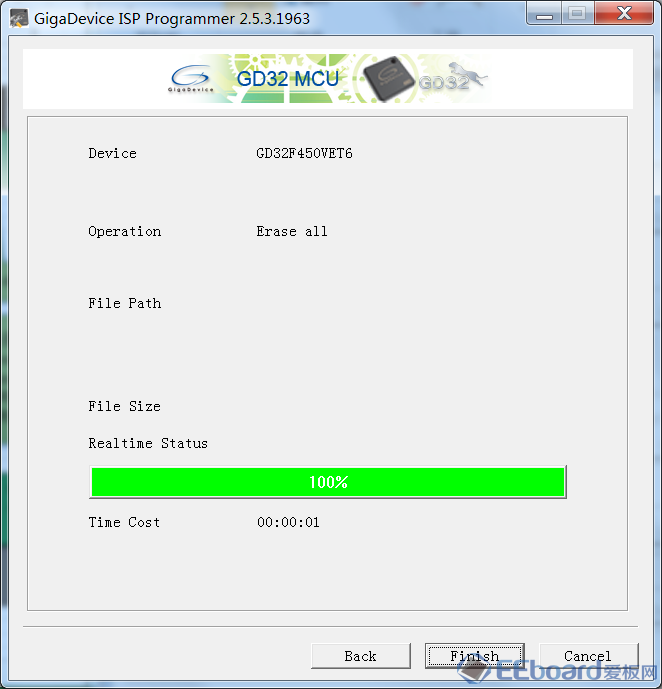

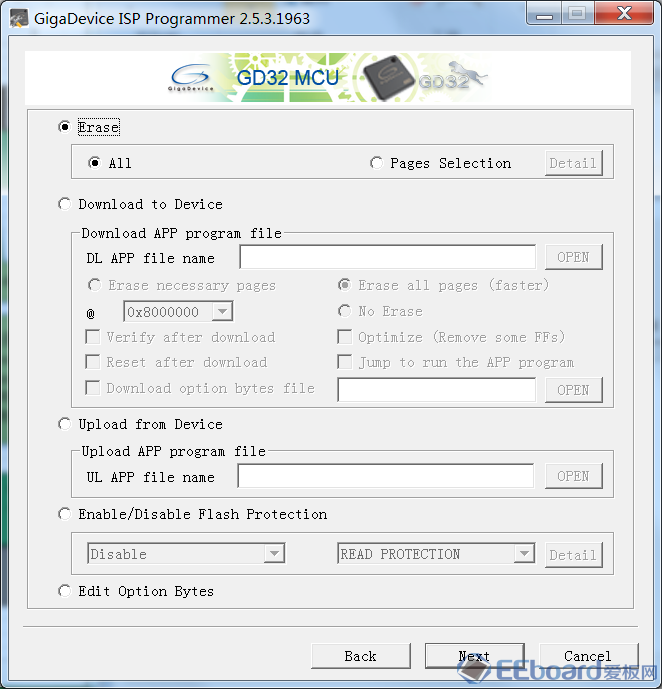

  • 6，再按”Next”, 则进入ISP Programmer程序, 便可以清除;下载;上载或设定保护模式了 !!
