USB转RS422带隔离电路设计(CAIS3082W替代方案)
USB转RS422带隔离电路设计(CAIS3082W替代方案)
水一篇文章，赚点原力
1. 设计思路
本设计采用cp2102+CAIS3082W的方案设计

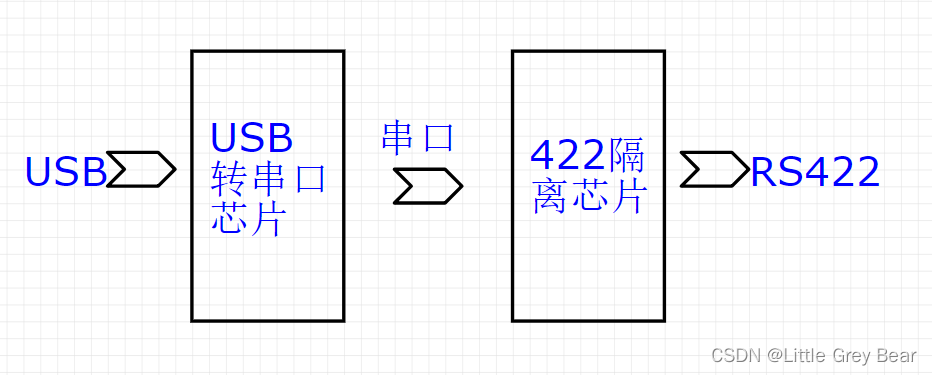

整体设计方案如下：
2. 设计理由
-
相比于ch340系列的usb转串口，cp2102的优势是在插在一个电脑上的不同USB口，在电脑端识别出来的COM口号是不变的，这样当你同时接入多个模块，每回拔插就不用去找对应的串口了。
-
CAIS3082W是川土微电子发布的一款国产的RS422隔离芯片，在当今芯片暴涨的2022年，这颗芯片只需要不超过5块钱，可以说是完美的422替代品。经过合理的设计，其实CAIS3082W应该也可以作为RS485隔离芯片。当然这家公司也推出了专门的RS485隔离芯片型号为CAIS3082WX，买的时候千万别买错了。
-
其实设计它的根本原因是想做一个CAIS3082W评估板，来验证它的可靠性，主要的目的是评估CAIS3082W而设计
为防止买错，我在此处贴出我当时购买芯片的链接：
我在某宝cp2102购买链接：https://m.tb.cn/h.fHdfmmB?tk=2Jdx29oKiwP
我在某宝CAIS3082W购买链接：https://m.tb.cn/h.fs2DSKV?tk=IkYI29oq27e
3. 设计原理图
我把这个完整的设计pcb已经开源了，开源地址;
截图看一下：
USB部分：

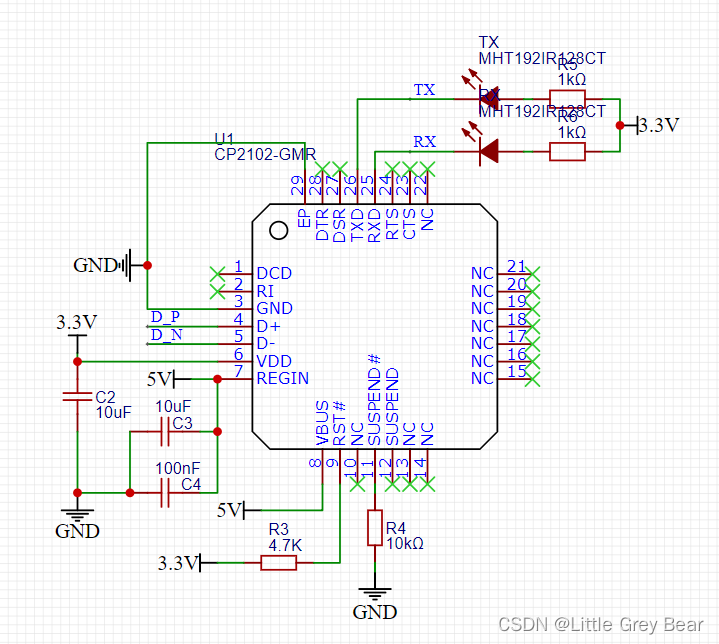

CP2302部分：

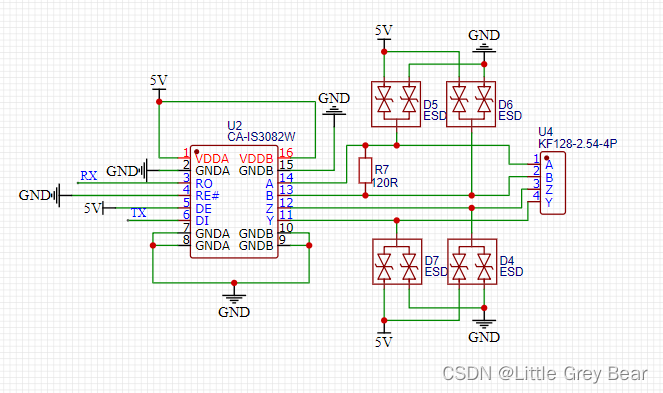

RS422部分：
4. 效果图
3d效果图：

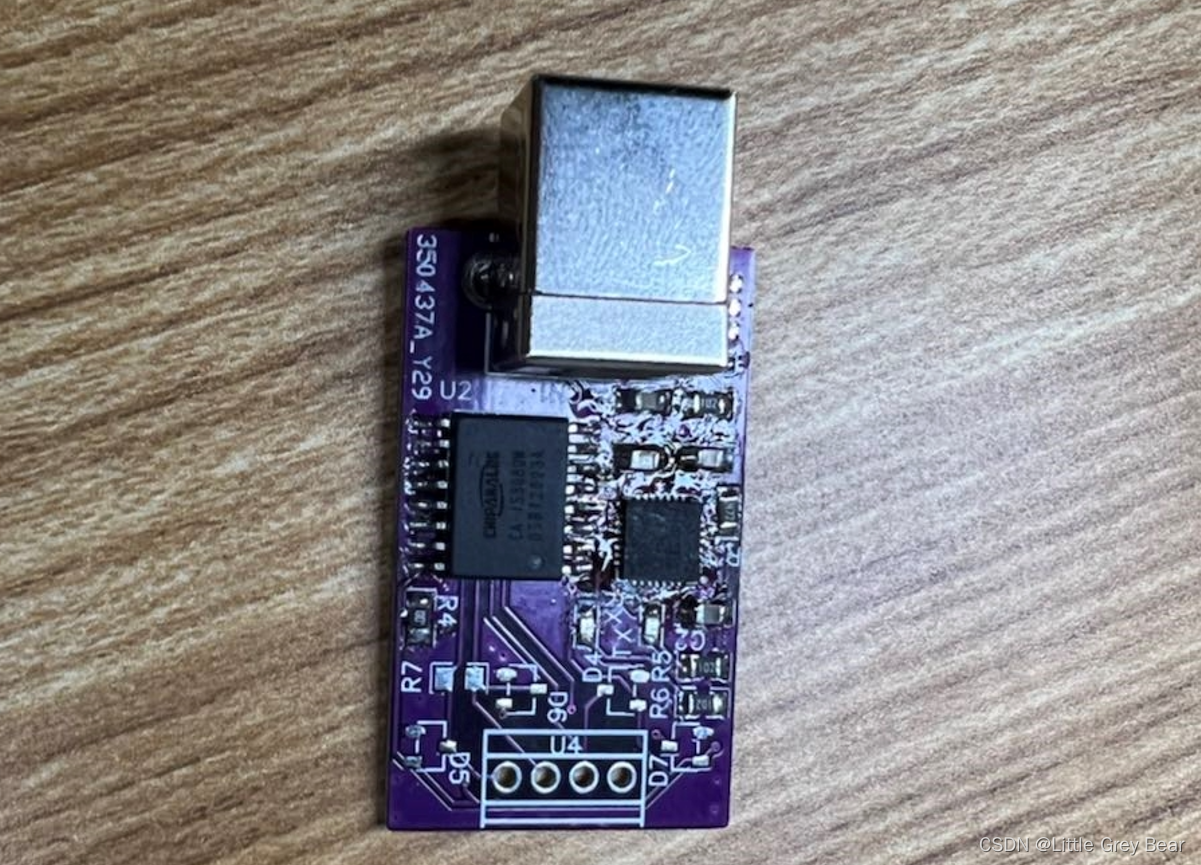

实际效果图：
5. 其他
对于电容隔离的芯片来说，除了隔离信号，往往还需要隔离电源，这里推荐一款电源隔离模块型号B0505S-1WR3。
