低功耗蓝牙芯片CH579系列开发记录

低功耗蓝牙芯片CH579系列开发记录

文章目录

前言

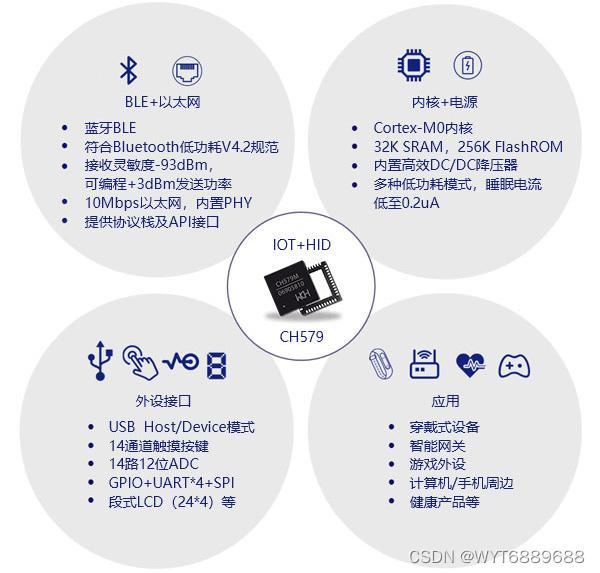

本系列文章主要关于CH579系列芯片开发记录，CH579是基于ARM架构Cortex-M0内核的32位低功耗蓝牙MCU ，由南京沁恒微电子股份有限公司开发。其片上集成低功耗蓝牙BLE通讯模块、以太网控制器及收发器、全速USB主机和设备控制器及收发器、段式LCD驱动模块、ADC、触摸按键检测模块、RTC等丰富的外设资源。

在这里插入图片描述

一、CH579系列芯片

1.1 引脚排列

CH579系列有两款芯片，分别是CH579M和CH579F，引脚分布如下。
CH579M和CH579F

1.2 引脚描述

CH579M资源会多一些，比CH579F多了几路AD通道，串口以及PWM驱动引脚。

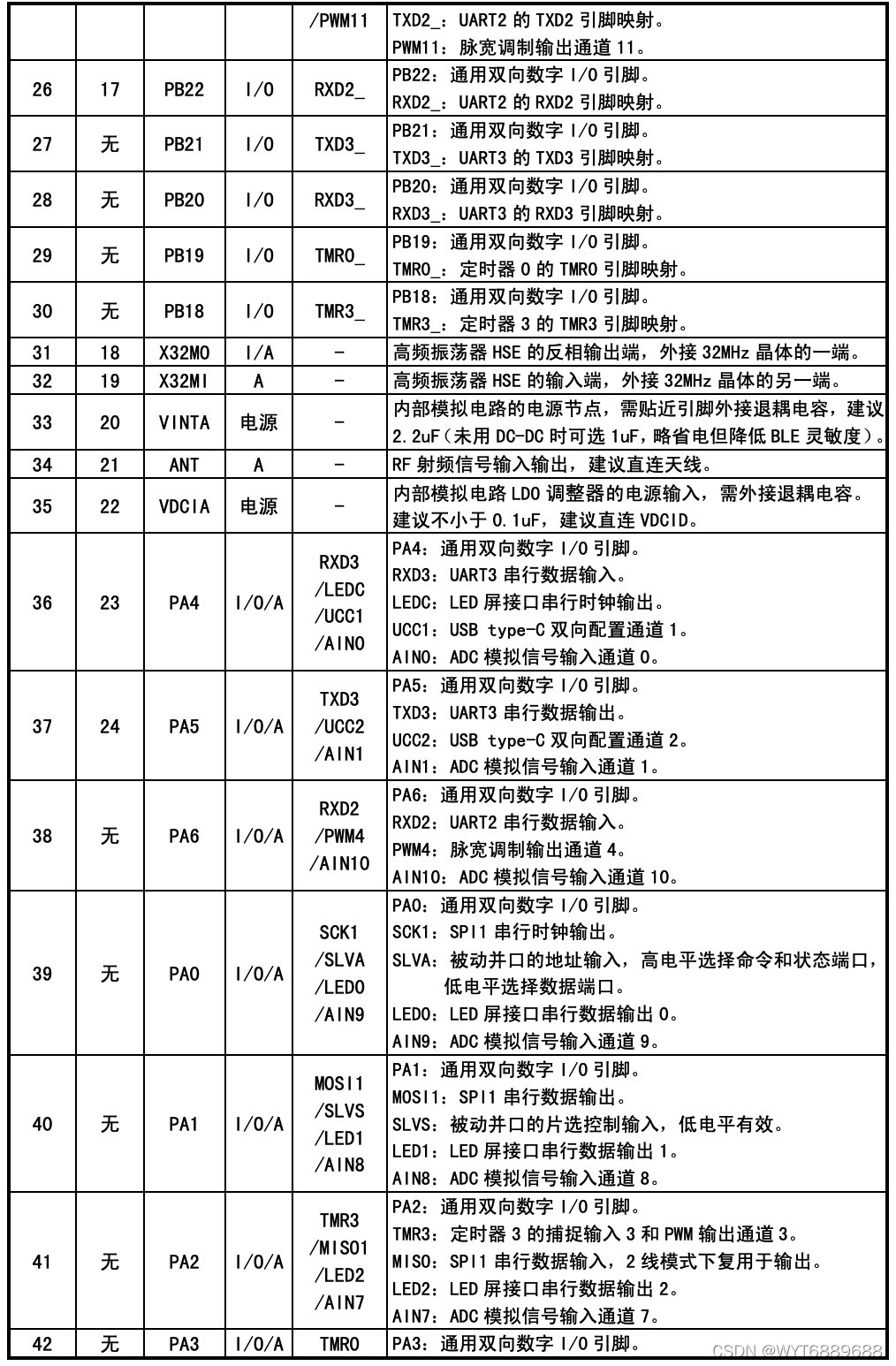

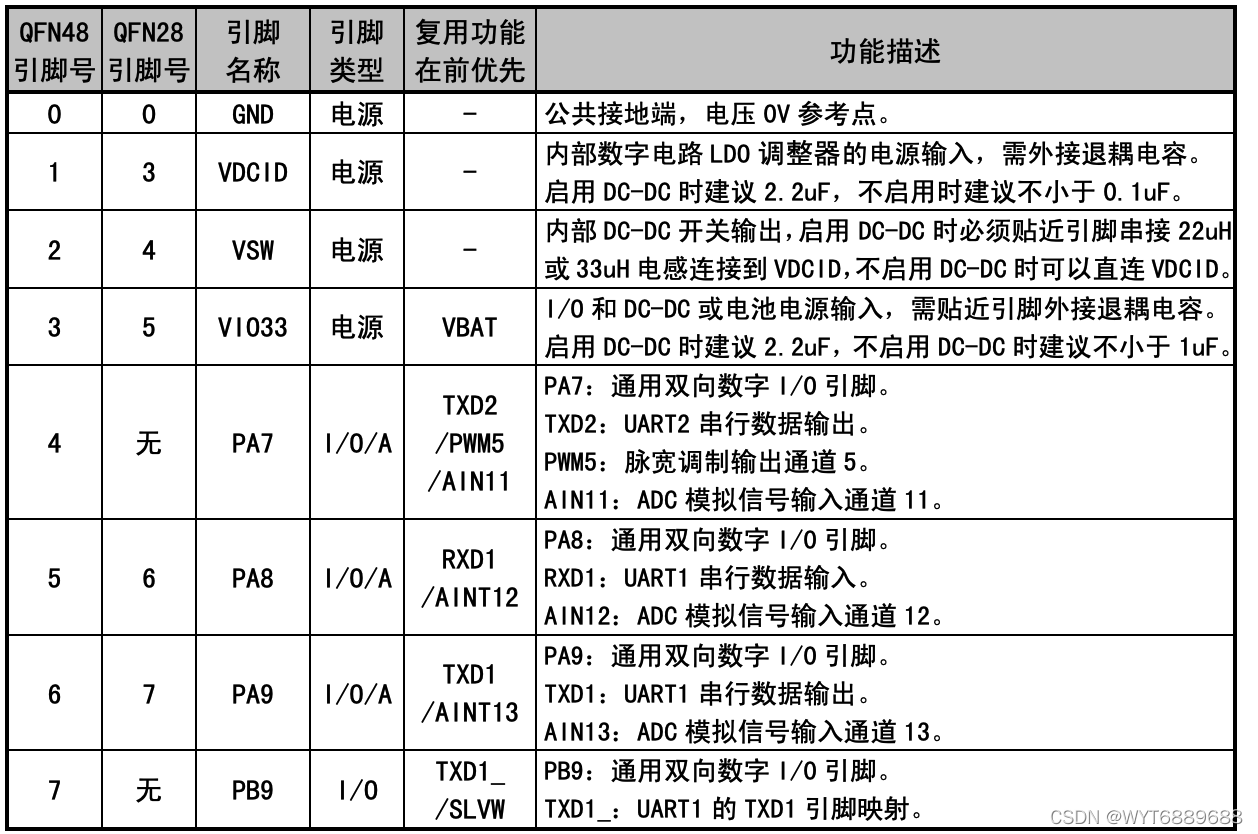

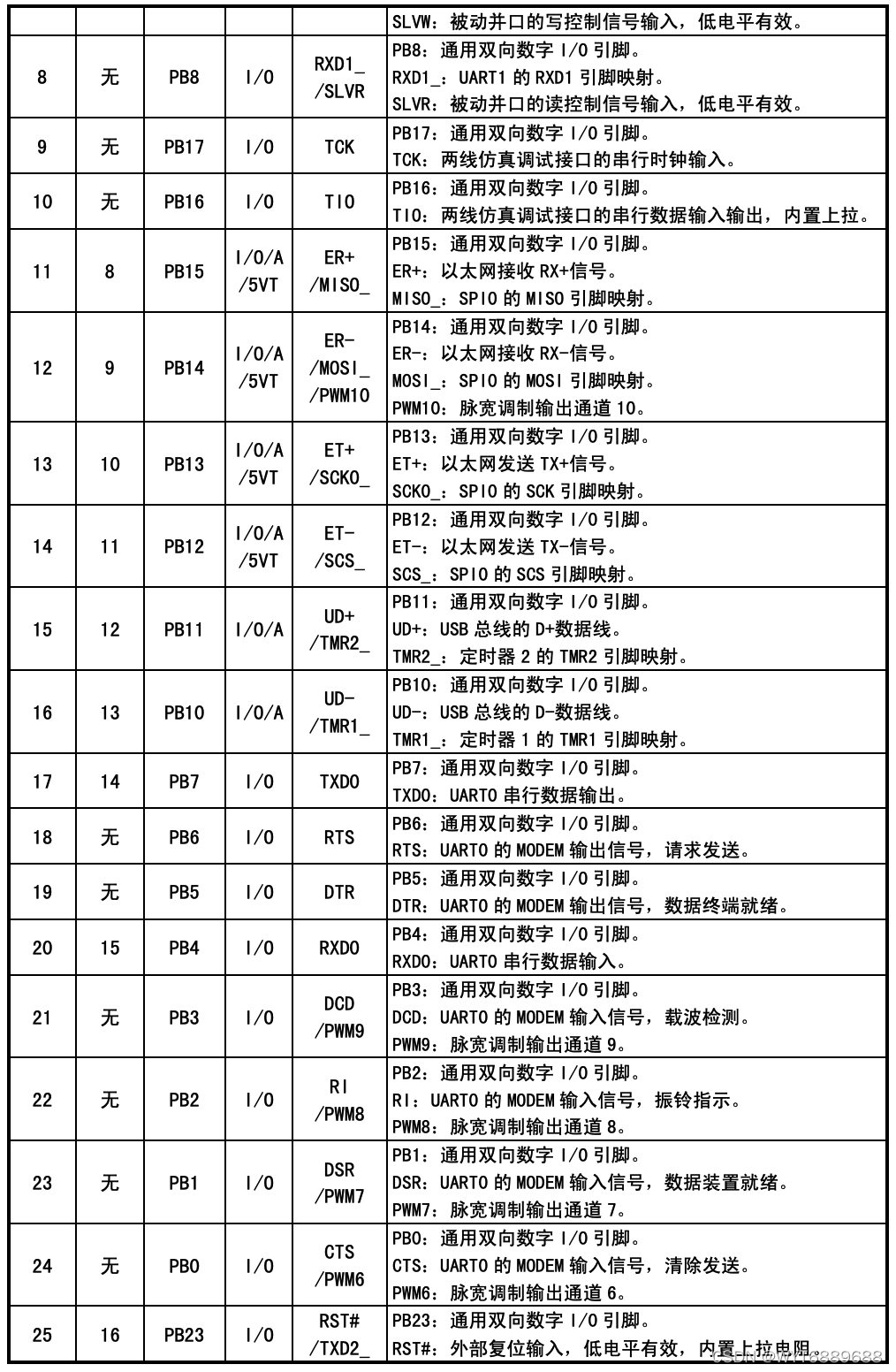

详细引脚定义如下：
QFN48为CH579M，QFN28为CH579F。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1.3 系统结构

CH579芯片结构框图
CH579芯片系统结构图

1.4 最小系统

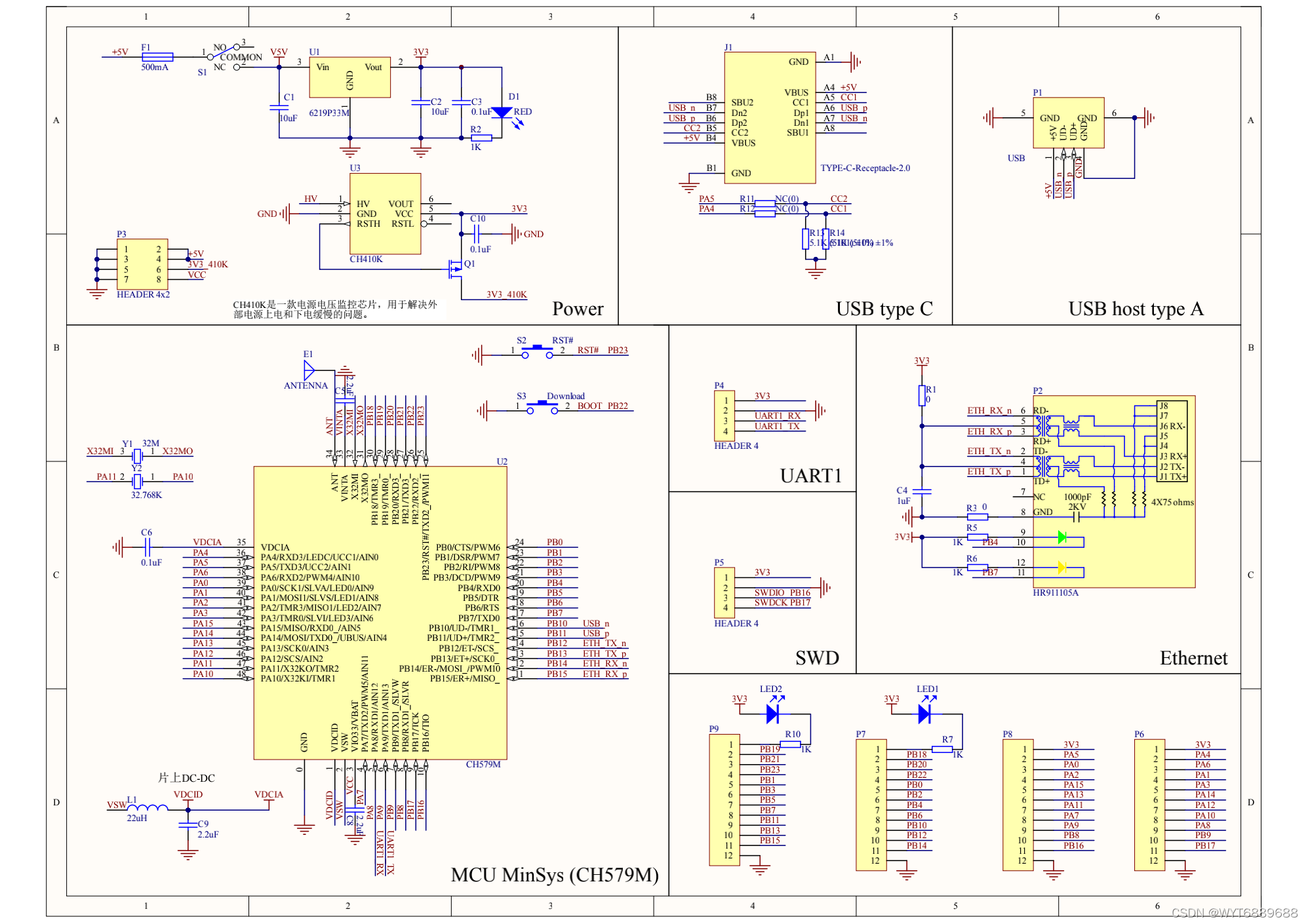

CH579M
在这里插入图片描述

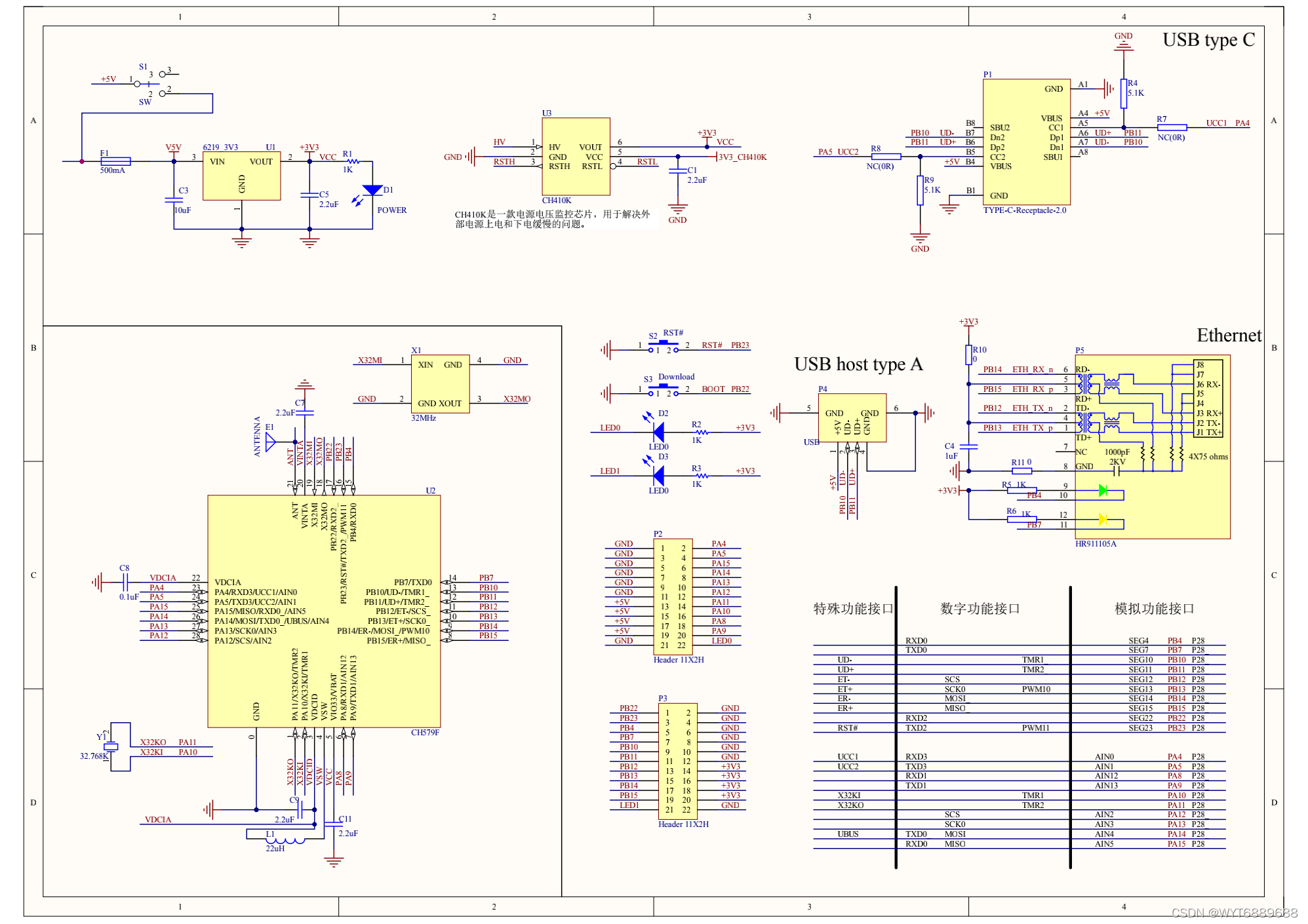

CH579F
在这里插入图片描述

二、资料下载

2.1 关键资料

官方网站有提供详细的资料下载，包括原理图、例程、下载器驱动等资料，链接如下。
CH579系列官方资料

2.2 视频资料

官方视频资料没有CH579的，但是有其他CH系列的，官方例程都有良好封装，直接调用封装库就可以，小伙伴们可以类比着看。
官方CH系列开发B站视频

三、评估开发板

3.1 开发板概览

CH579系列有一款评估开发板，可以方便调试，入门十分推荐，还有就是买的时候不要忘记同时买配套专用的WCH烧写器，与板子配合十分方便，尤其在打印输出和调试方面。
CH579M开发板

3.2 开发板购买

开发板购买

官方WCH烧写器

四、开发初体验

4.1 环境搭建

  1. 开发环境选择keil5，没装的伙伴下面连接传送。
    keil5官方下载

  2. 下载安装好keil后需要安装CH系列芯片包才能编译CH579系列例程，下载连接如下。
    开发工具包

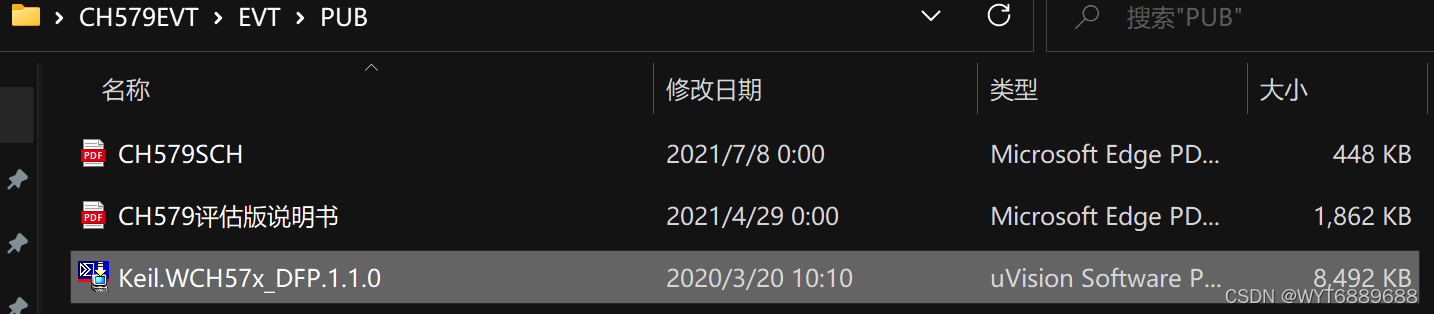

    下载好后解压，打开文件夹选择CH579EVT/PUB目录下的.pack文件双击安装。请添加图片描述

  3. 安装连接开发板的驱动
    CH340驱动下载

  4. 安装烧录程序的软件
    WCH烧写软件
    安装之后打开，如果是英文界面可以通过view/UI language/simplified Chinese。

4.2 跑通例程

我们先拿简单的串口例程体验。

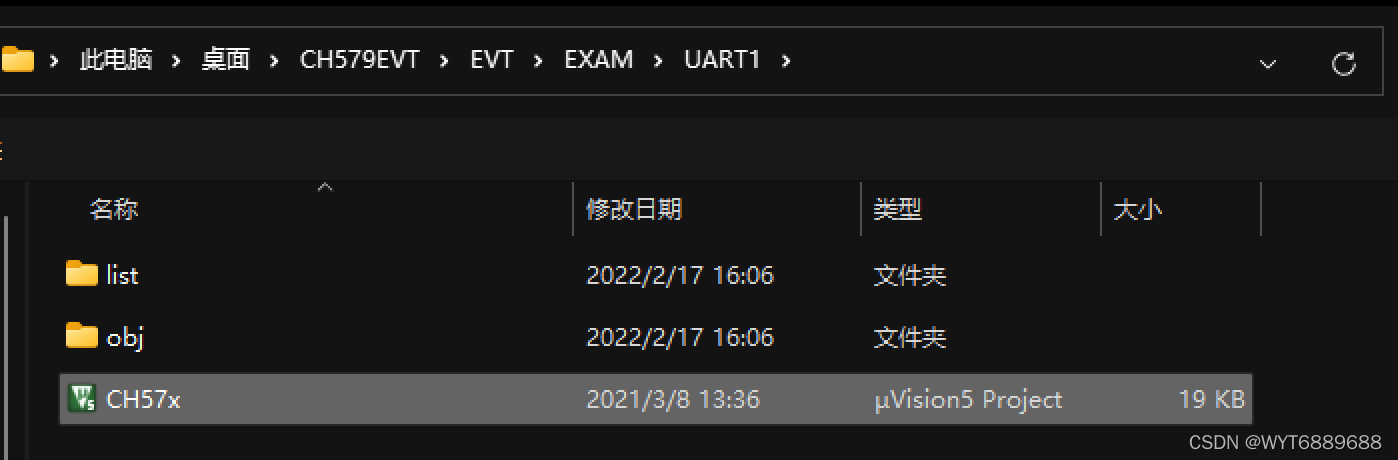

首先在keil中打开例程文件，目录为CH579EVT\EVT\EXAM\UART1\CH57x.uvprojx。
请添加图片描述

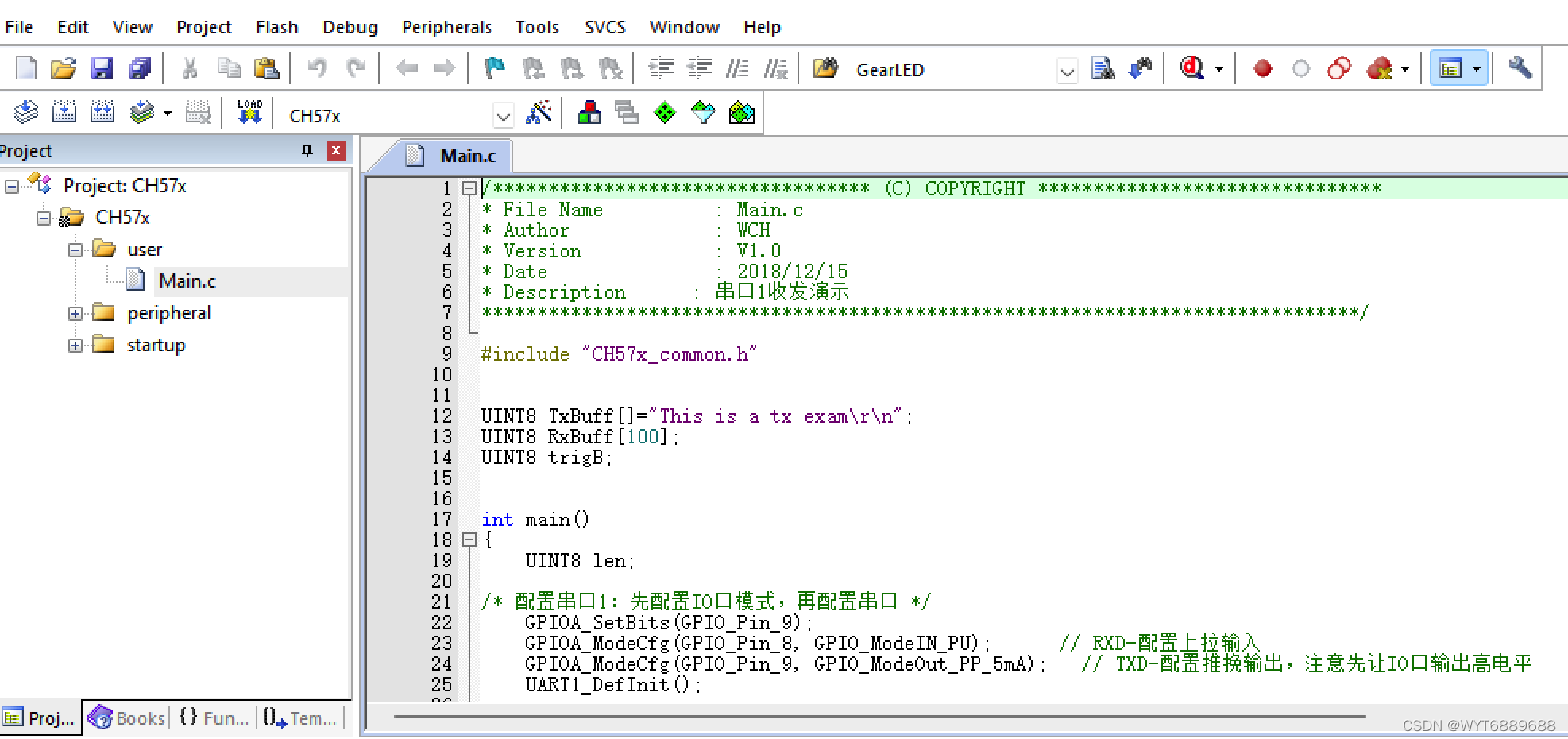

在keil打开后看到例程目录如下,打开user文件夹下main.c
请添加图片描述

关键代码如下

#include "CH57x_common.h"


UINT8 TxBuff[]="This is a tx exam\r\n";
UINT8 RxBuff[100];
UINT8 trigB;


int main()
{

/* 配置串口1：先配置IO口模式，再配置串口 */
    GPIOA_SetBits(GPIO_Pin_9);
    GPIOA_ModeCfg(GPIO_Pin_8, GPIO_ModeIN_PU);                        // RXD-配置上拉输入
    GPIOA_ModeCfg(GPIO_Pin_9, GPIO_ModeOut_PP_5mA);                // TXD-配置推挽输出，注意先让IO口输出高电平
    UART1_DefInit();

#if 1       // 测试串口发送字符串
    while(1){
                        UART1_SendString( TxBuff, sizeof(TxBuff) );
                        mDelaymS( 1000 );
                }
#endif

#if 0       // 查询方式：接收数据后发送出去
                UINT8 len;
    while(1)
    {
        len = UART1_RecvString(RxBuff);
        if( len )
        {
            UART1_SendString( RxBuff, len );
        }
    }

#endif

#if 0      // 中断方式：接收数据后发送出去
    UART1_ByteTrigCfg( UART_7BYTE_TRIG );
    trigB = 7;
    UART1_INTCfg( ENABLE, RB_IER_RECV_RDY|RB_IER_LINE_STAT );
    NVIC_EnableIRQ( UART1_IRQn );
#endif

}


void UART1_IRQHandler(void)
{
    UINT8 i;

    switch( UART1_GetITFlag() )
    {
        case UART_II_LINE_STAT:        // 线路状态错误
            UART1_GetLinSTA();
            break;

        case UART_II_RECV_RDY:          // 数据达到设置触发点
            for(i=0; i!=trigB; i++)
            {
                RxBuff[i] = UART1_RecvByte();
                UART1_SendByte(RxBuff[i]);
            }
            break;

        case UART_II_RECV_TOUT:         // 接收超时，暂时一帧数据接收完成
            i = UART1_RecvString(RxBuff);
            UART1_SendString( RxBuff, i );
            break;

        case UART_II_THR_EMPTY:         // 发送缓存区空，可继续发送
            break;

        case UART_II_MODEM_CHG:         // 只支持串口0
            break;

        default:
            break;
    }
}

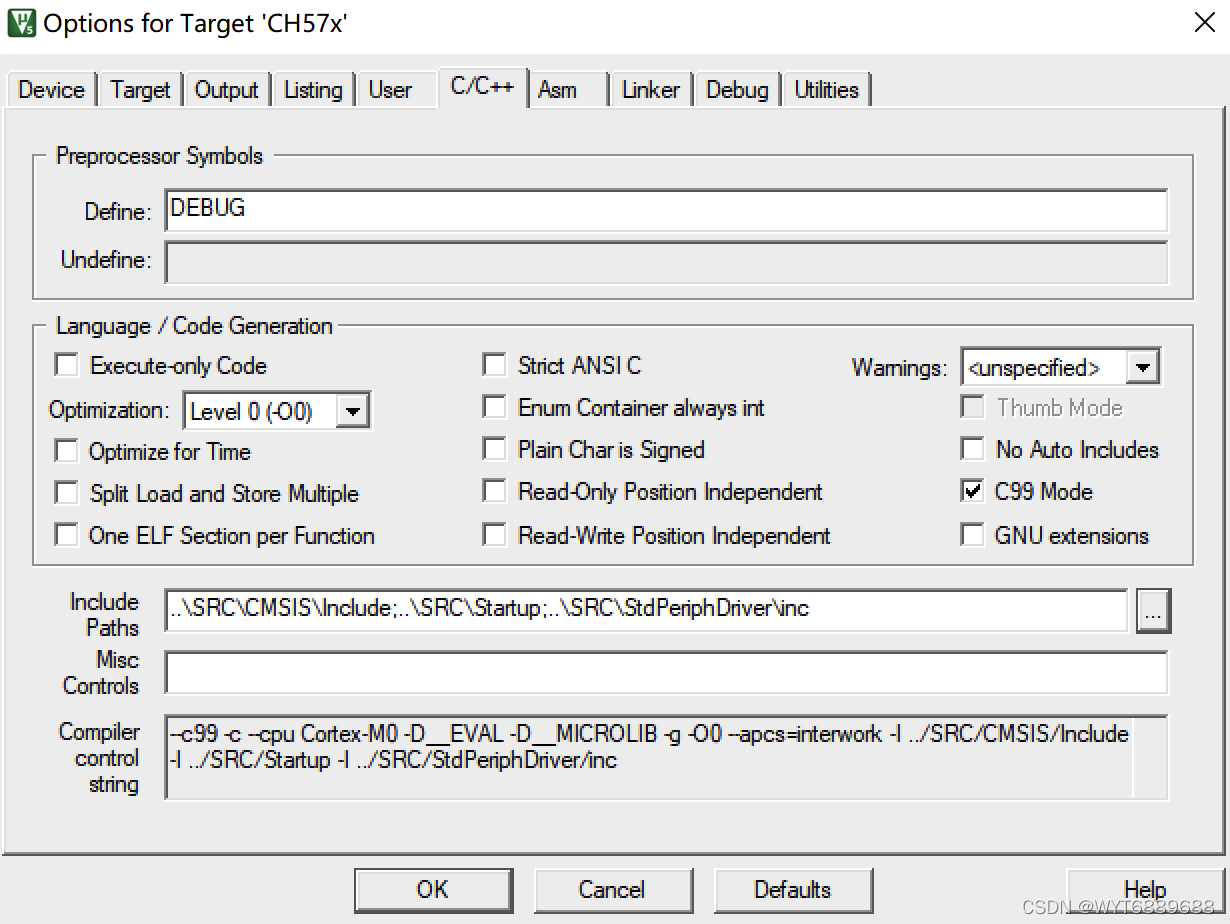

点击左侧双箭头编译，注意设置警示模式为C99。
请添加图片描述

4.3 下载编译后的HEX文件

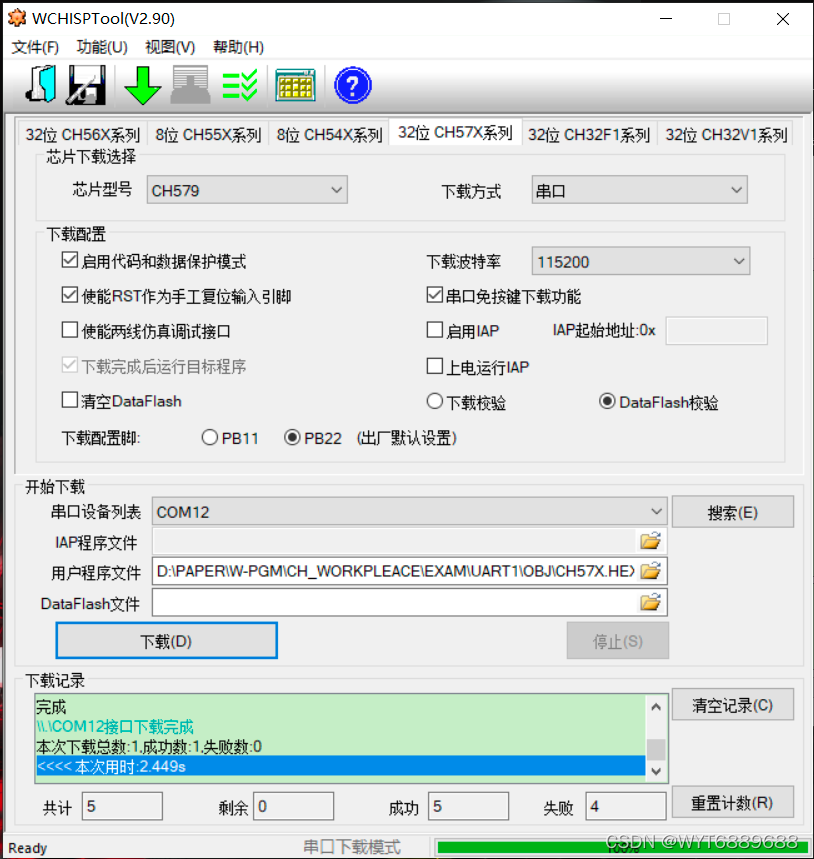

编译并连接好开发板后打开WCH下载软件，注意芯片要选择CH57x系列，启用串口免下载和下载校验，下载方式选择串口,选择好用户程序文件的路径，hex在obj文件夹下。
然后点击下载，等待2-5秒出现串口串口下载完成就成功了，同时板子会自动开始跑程序。
在这里插入图片描述

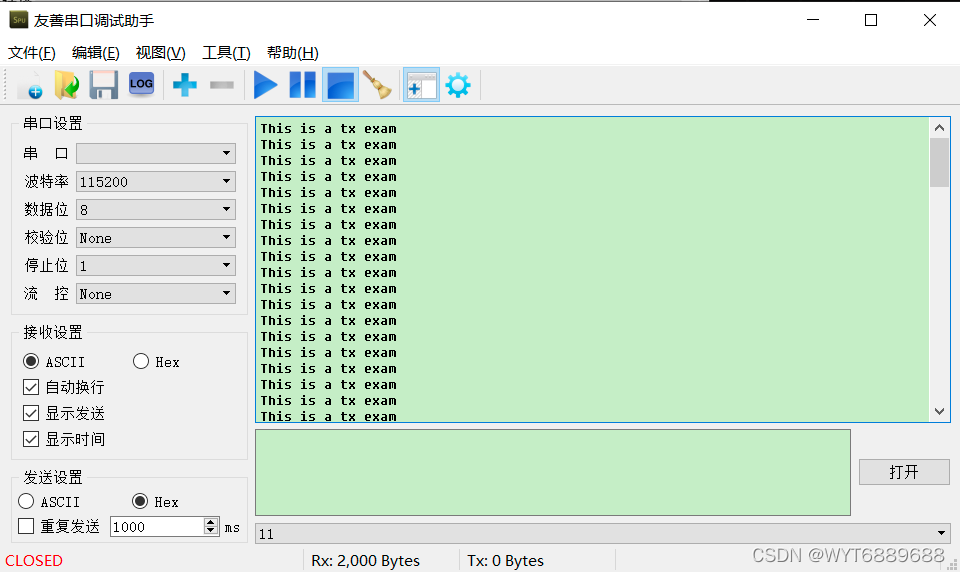

打开串口助手可以看到打印结果如下：在这里插入图片描述

小结

到这里CH579开发初步的环境搭建和例程调试就跑通了,接下来逐步调试其他例程，并尝试组合。
