逻辑门图解

一：与门——(且 A&&B)
二：或门——(或 A || B)
三：非门——(非 !A)
四：与非门 ——!(A&&B)
五：或非门——!(A||B)
六：异或门
七：同或门

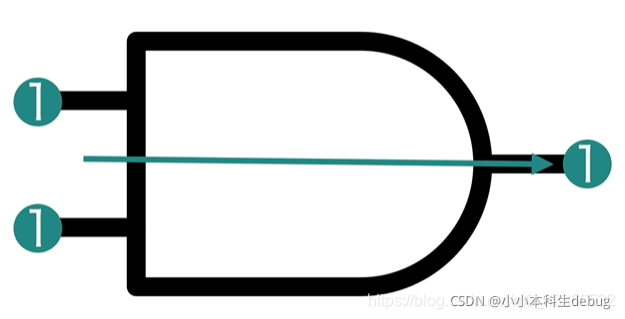

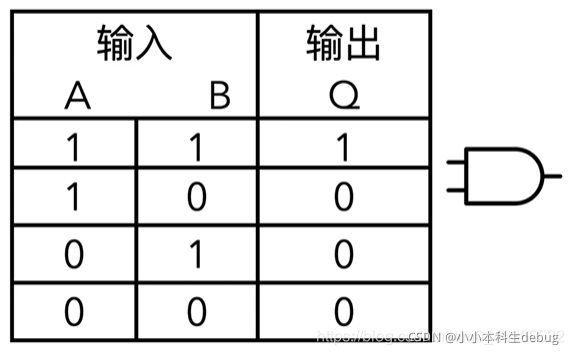

一：与门——(且 A&&B)

在这里插入图片描述

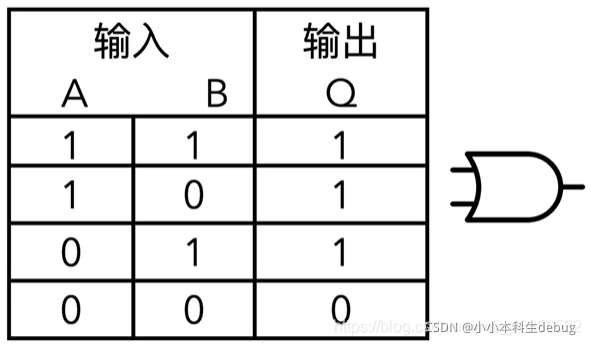

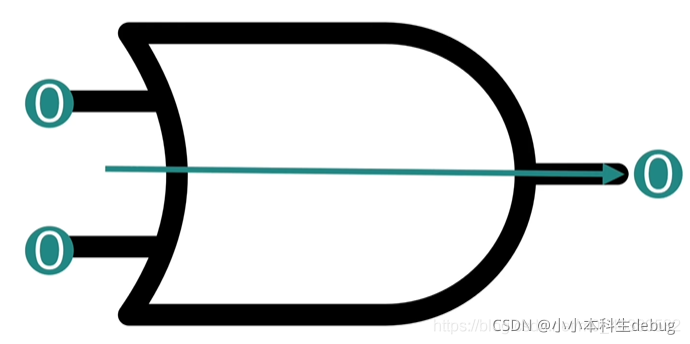

二：或门——(或 A || B)

在这里插入图片描述

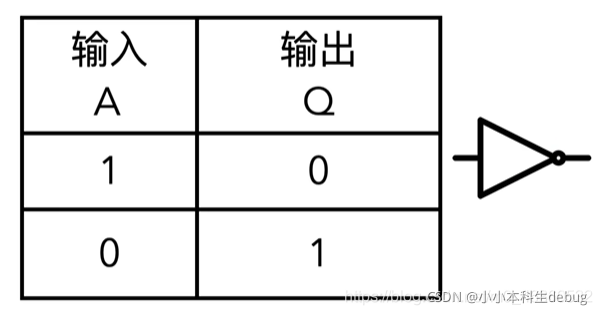

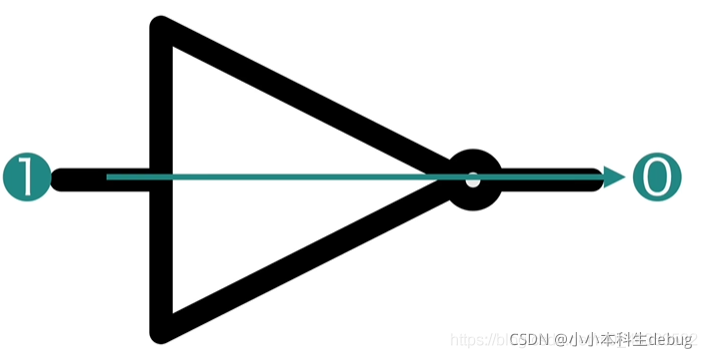

三：非门——(非 !A)

在这里插入图片描述

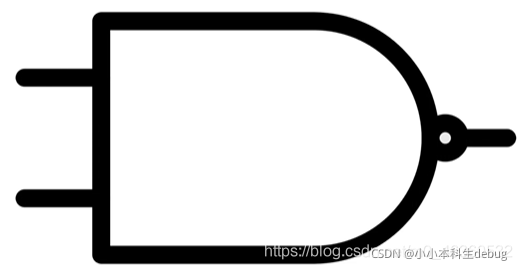

四：与非门 ——!(A&&B)

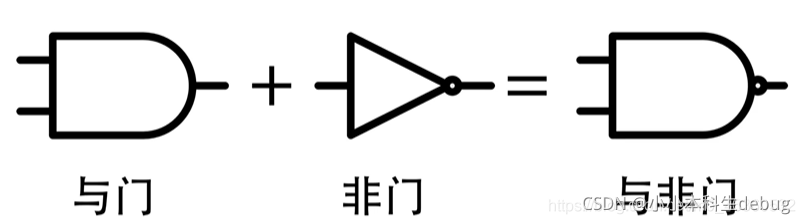

与门+非门—> !(A&&B)
在这里插入图片描述

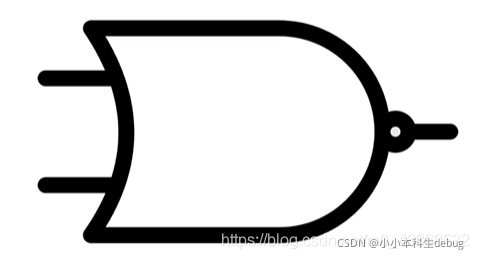

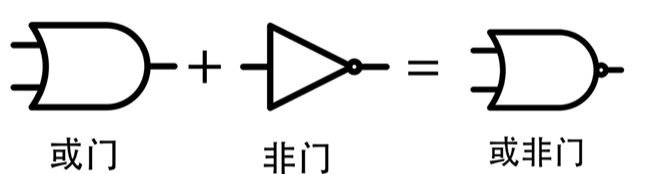

五：或非门——!(A||B)

或门+非门—> !(A||B)

在这里插入图片描述

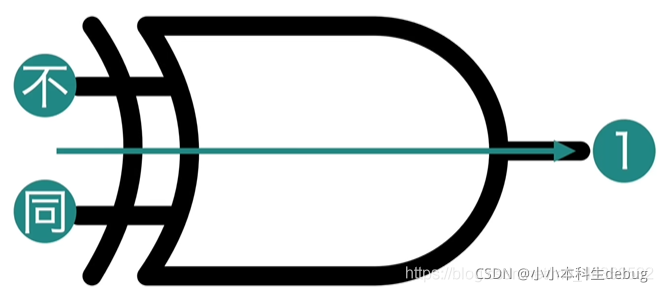

六：异或门

相当于许多高级语言中的（异或~A^B）

两个输入不同–>输出1，输入相同–>输出0
在这里插入图片描述

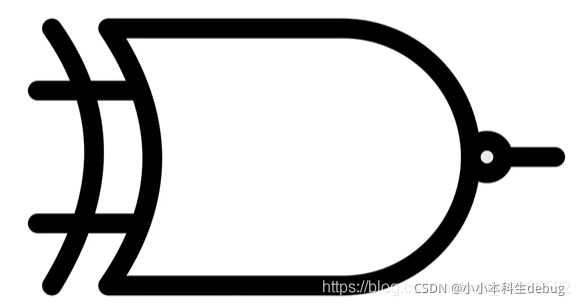

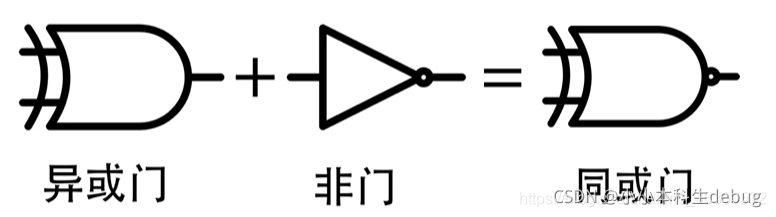

七：同或门

异或门+非门—>!(A^B)

两个输入不同–>输出0，输入相同–>输出1
在这里插入图片描述
