深度学习_CNN

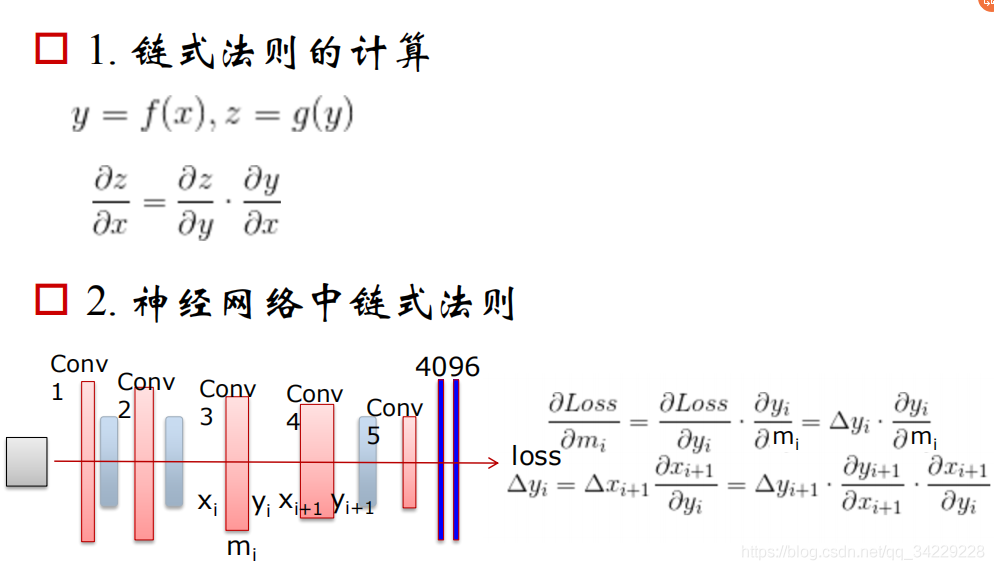

CNN反向推导链式法则

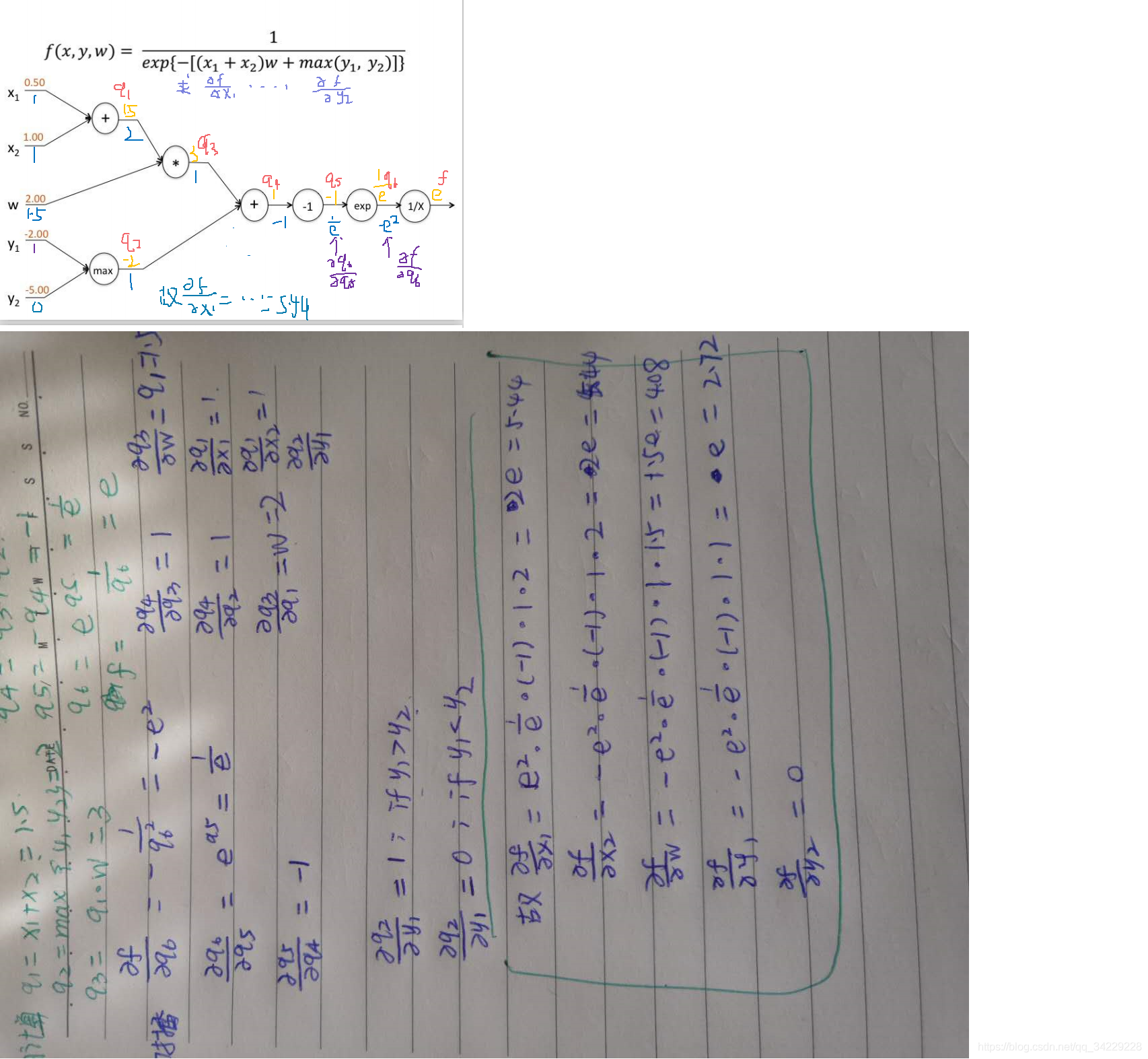

链式法则求导示例

卷积神经网络也是这样一层一层从后到前传递梯度的，有了梯度后，就可以更新参数。上图中max模拟了池化过程，此时部分神经元失活。

CNN—卷积层

注意：原图片每个pixel可以看作神经网络的输入，权值则是对应的卷积层的每一个值。故最后需要训练的参数为卷积层的值和神经网络的阈值。

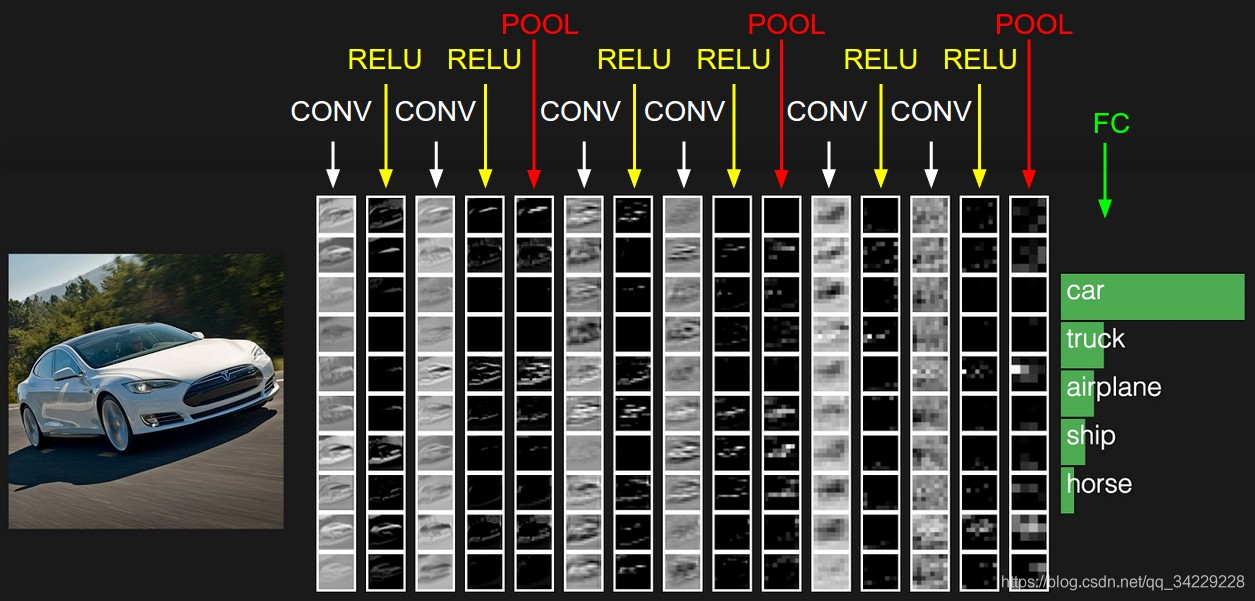

我们通常会使用多层卷积层来得到更深层次的特征图。卷积层主要进行的操作是对图片进行特征提取，随着卷积层的深入它提取到的特征就越高级。如下：

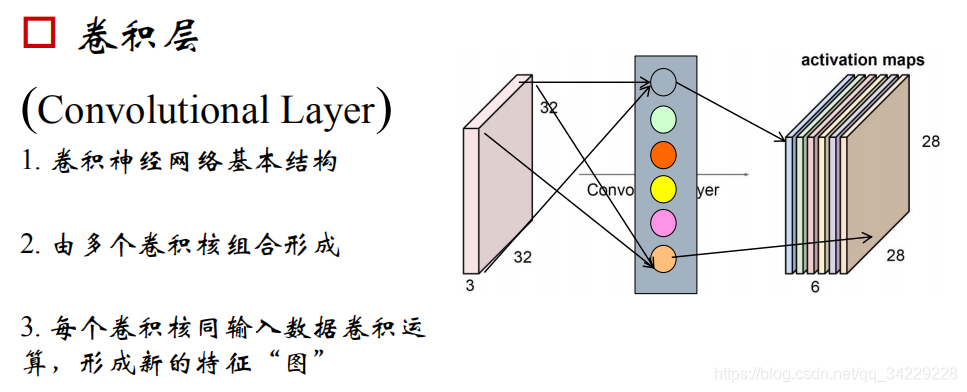

上图有6个5*5*3的卷积核，对应输出的激励特征图为28*28*6的。即对应输出的神经元有28*28*6个。对于任意一个神经元，它对应的连接为5*5*3；故每个神经元有75个权值。

神经元权值共享原则
卷积神经网络引入“权值”共享原则，即一个特征图上每个神经元对应的75个权值参数被每个神经元共享，这样6个核总共需要75*6个权值参数，而每个特征图的阈值也共享，即需要6个阈值，则总共需要75*6+6个参数。

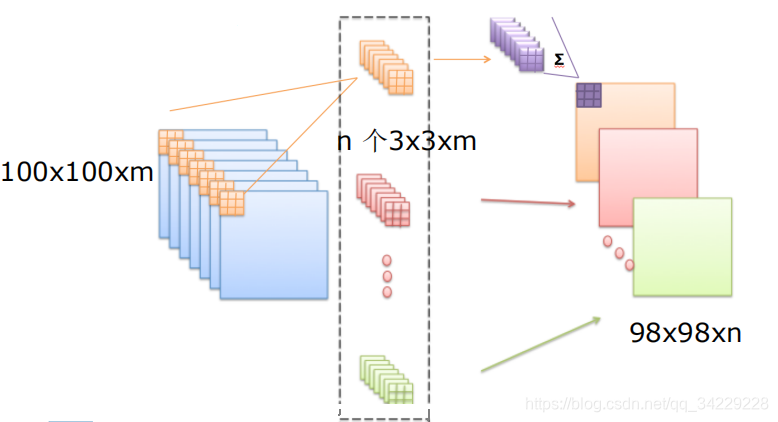

注意若卷积层为3*3*3的则，上图卷积输出为30*30*1，因为边缘不作为卷积核中心计算。n个卷积核产生n个输出（n个激励特征图）（如下图）。

卷积核基本概念：

1. 同输入数据进行计算的二维（一维，三维）算子
2. 大小（size）用户定义，深度输入数据定义
   大小一般为奇数，深度与原始数据深度相同
3. 卷积核“矩阵”值：卷积神经网络的参数
4. 卷积核初值随机生成，通过反向传播更新

卷积核参数

• 步长
• 卷积核大小
• 边界扩充（确保卷积后特征图尺度一致）（扩充方法：卷积核的宽度2i＋1，
  添加pad宽度为i）
• 卷积核数目（64、128、256 Why：GPU并行更高效）

CNN正向传播，反向计算

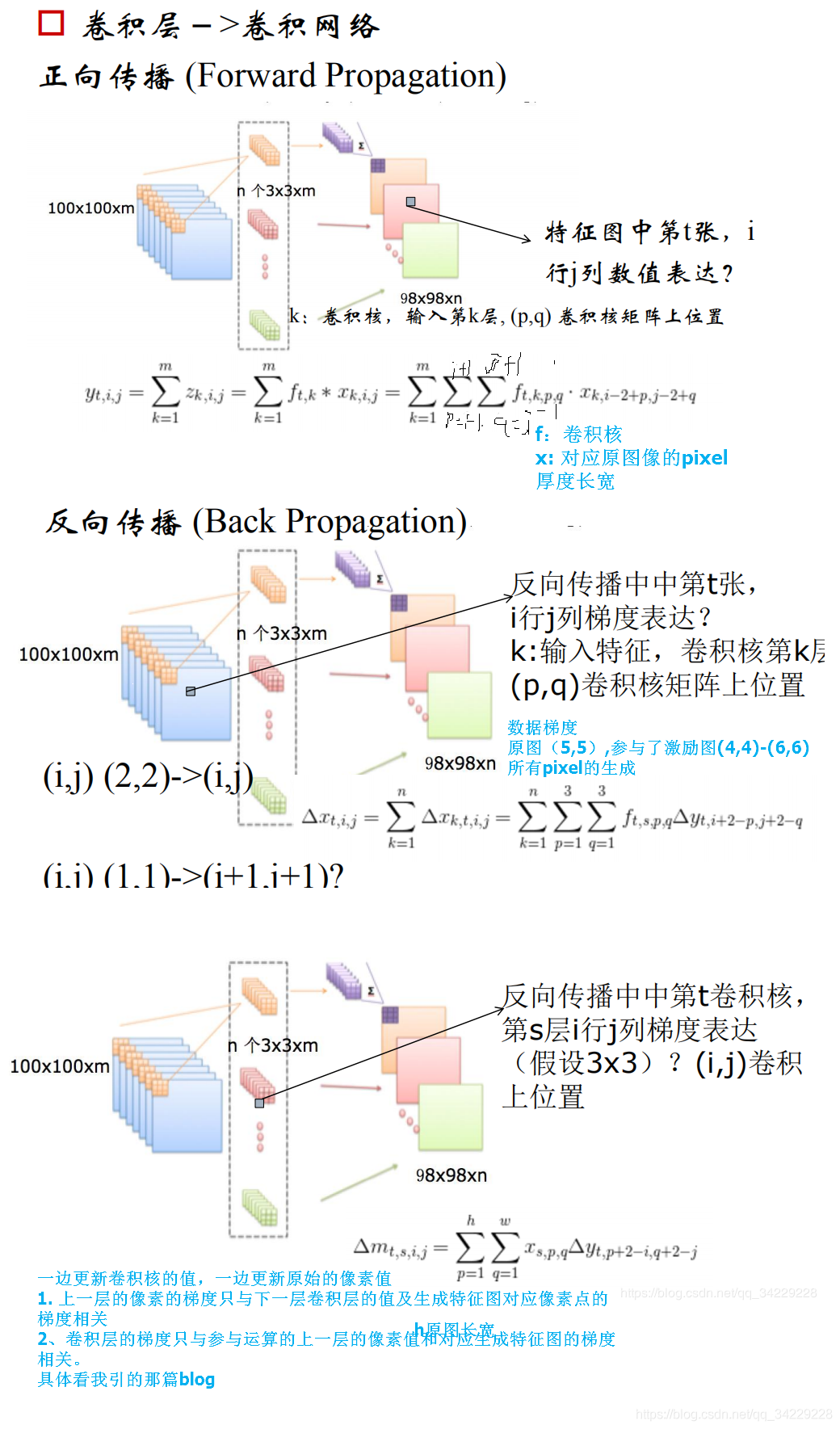

CNN正向传播和反向传播的推导

CNN_功能层

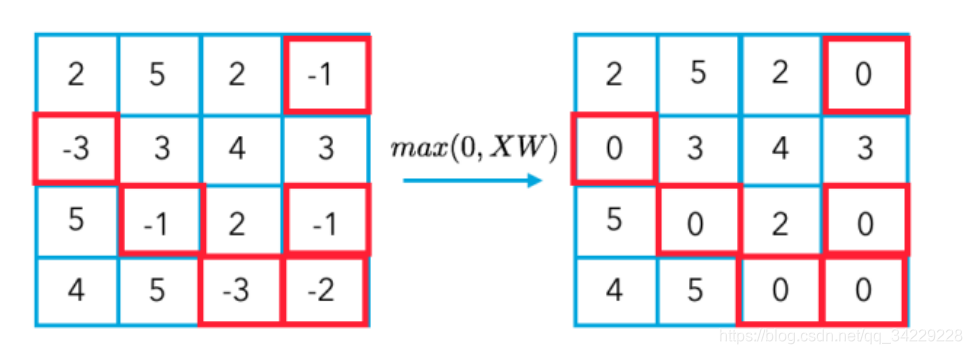

• Relu：卷积是线性运算，增加非线性描述能力

• Pooling：降维，使特征图稀疏，减少数据运算量，保持精度

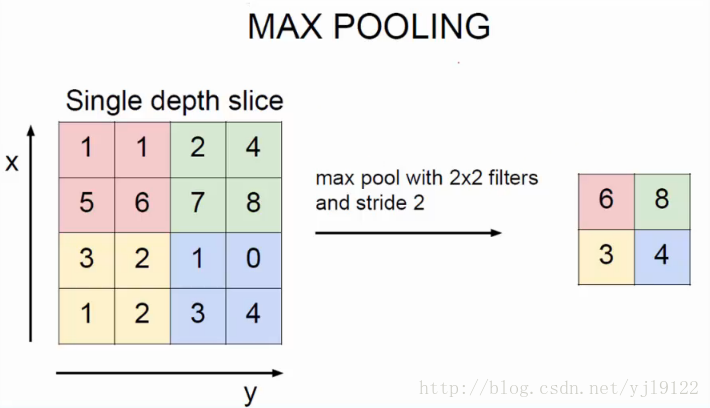

  池化操作具体实现，以最大值池化为例。（将图片按卷积核大小均匀分块，对每一块区域选取最大值，以下图为例）


小小结
CNN=卷积层+Relu+池化+…+全连接层

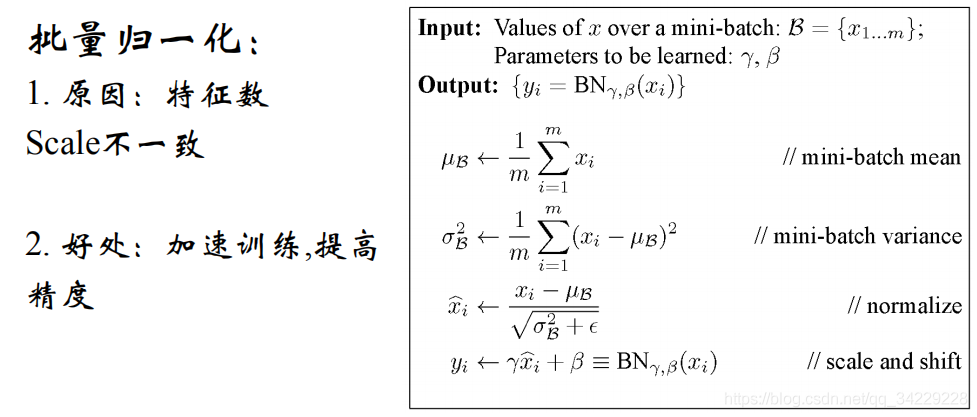

• 归一化层：特征的scale保持一致

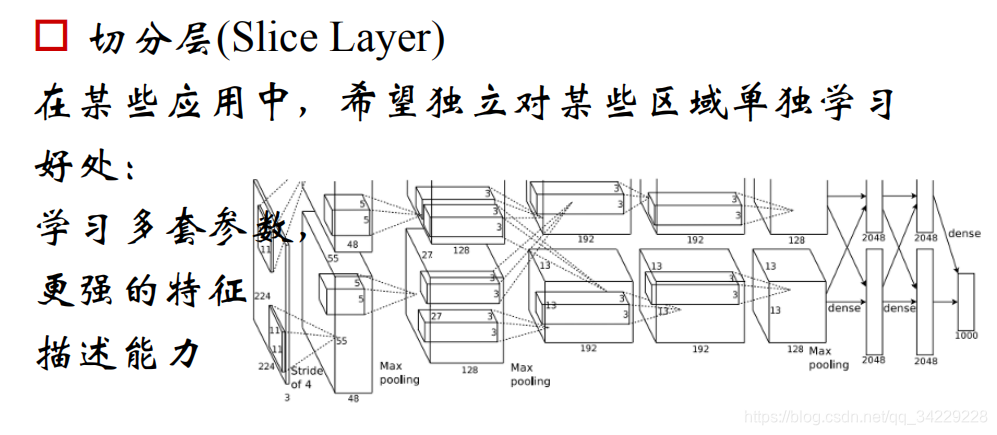

• 切分层：不同区域进行独立学习

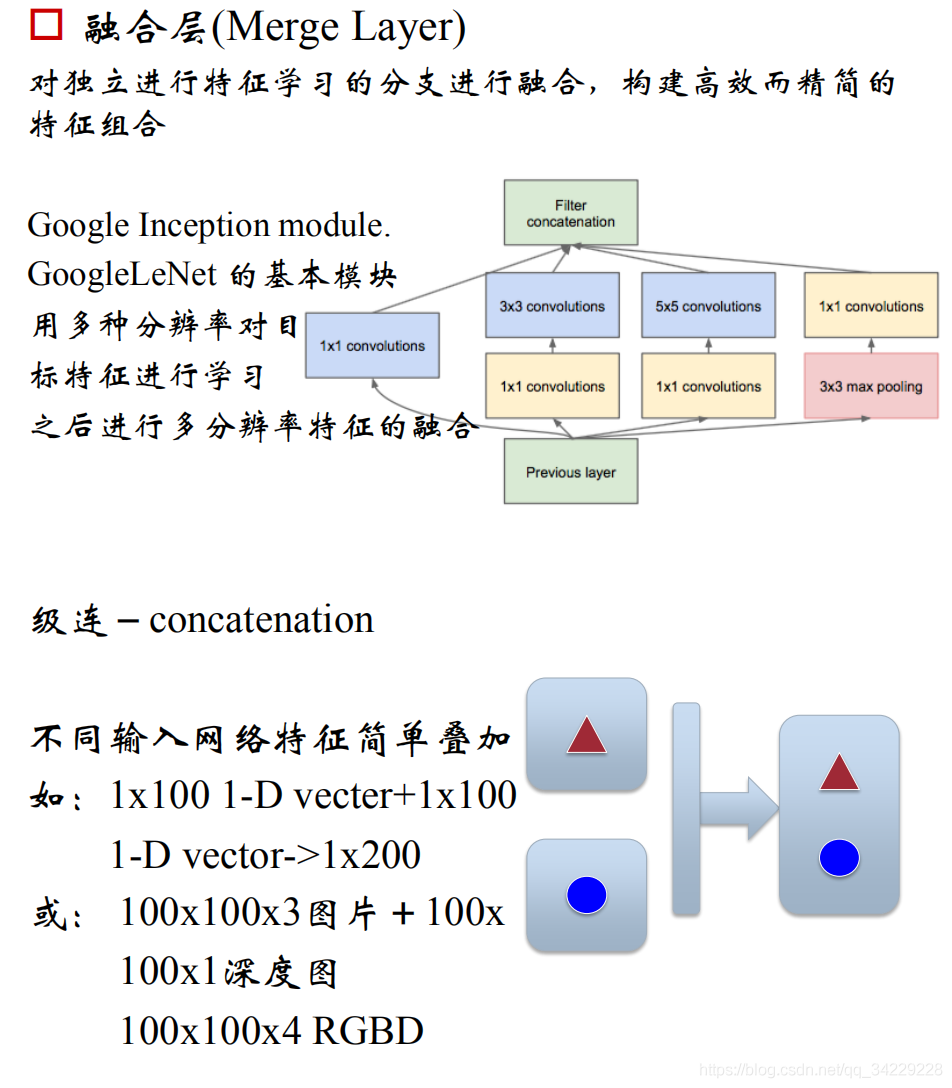

• 融合层：对分开的区域合并，方便信息融合


• 增加图片生成或探测任务中空间信息

卷积神经网络与传统神经网络相比优点？

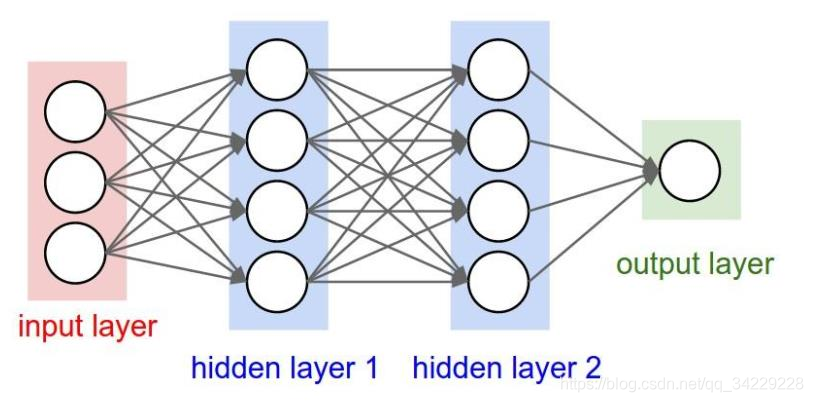

传统的全连接神经网络，下一层与上一层的所有神经元都有连接，训练参数多；二添加卷积层后，下一层只与卷积区域神经元相关。如下图


CNN优缺点
