Khadas VIM3开发板固件烧写记录

因为工作原因接触到khadas的VIM3开发板，在这里记录一下烧写系统的过程。其官方文档中有详细的烧写过程，主要以官方文档为主。

前期准备

需要的物料

  1. 一台显示器
  2. 一套无线鼠标
  3. 一根USB-c的数据线【手机的数据线】
  4. 5V电源【手机的充电器】

固件下载

本人选择的是Ubuntu桌面系统，系统安装在开发板上的emmc里。
官方固件下载地址【https://docs.khadas.com/zh-cn/firmware/】

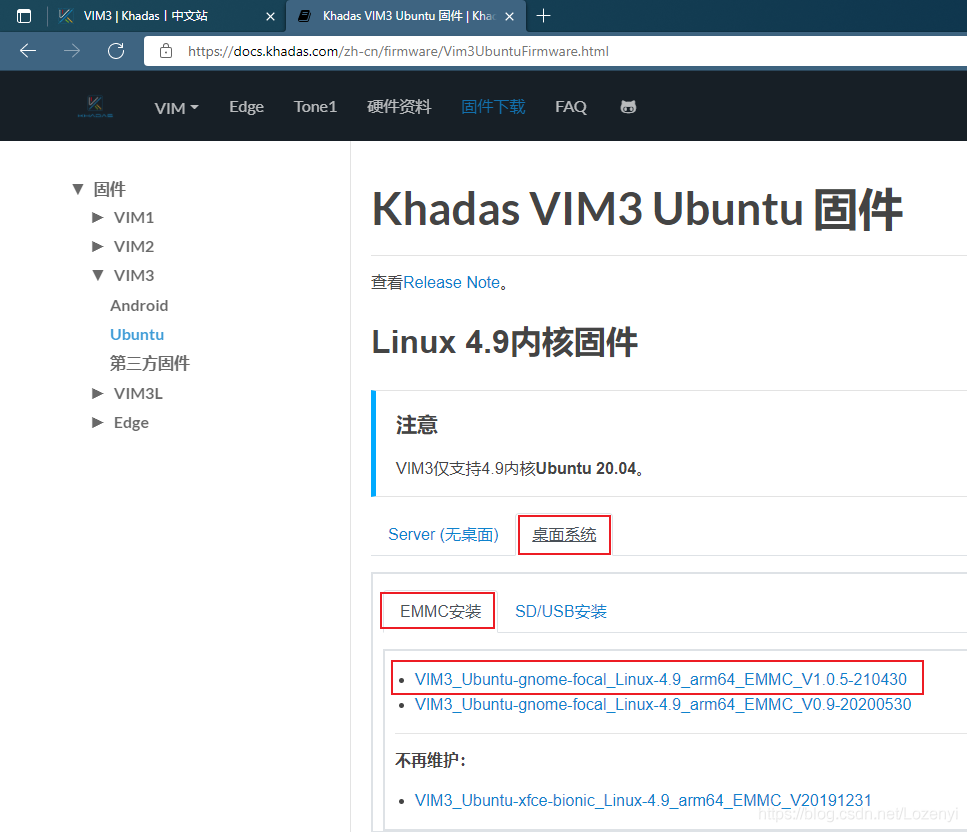

点击链接，左侧选择VIM3->Ubuntu，接着如图所示：
在这里插入图片描述

文件大约790M左右，下载会有点久。

烧写软件下载

烧写工具下载链接：【https://dl.khadas.com/Tools/USB_Burning_Tool_v2.2.0.zip】

  1. 下载好烧写工具后安装打开，将数据线一端接上电脑，另一端接上板子的USB-C口中
  2. 先按住电源键，再短按一下复位键，约4~5秒后开发板就进入烧写模式，此时松开。烧写工具显示已连接开发板。
  3. 点击烧录工具的文件，选择导入烧录包，选择刚刚下载的固件文件（固件需要解压），然后烧录配置默认，点击开始等待烧录完成。
  4. 烧录完成后，点击停止，关闭软件
  5. 接上显示器与鼠标，开始你的表演~

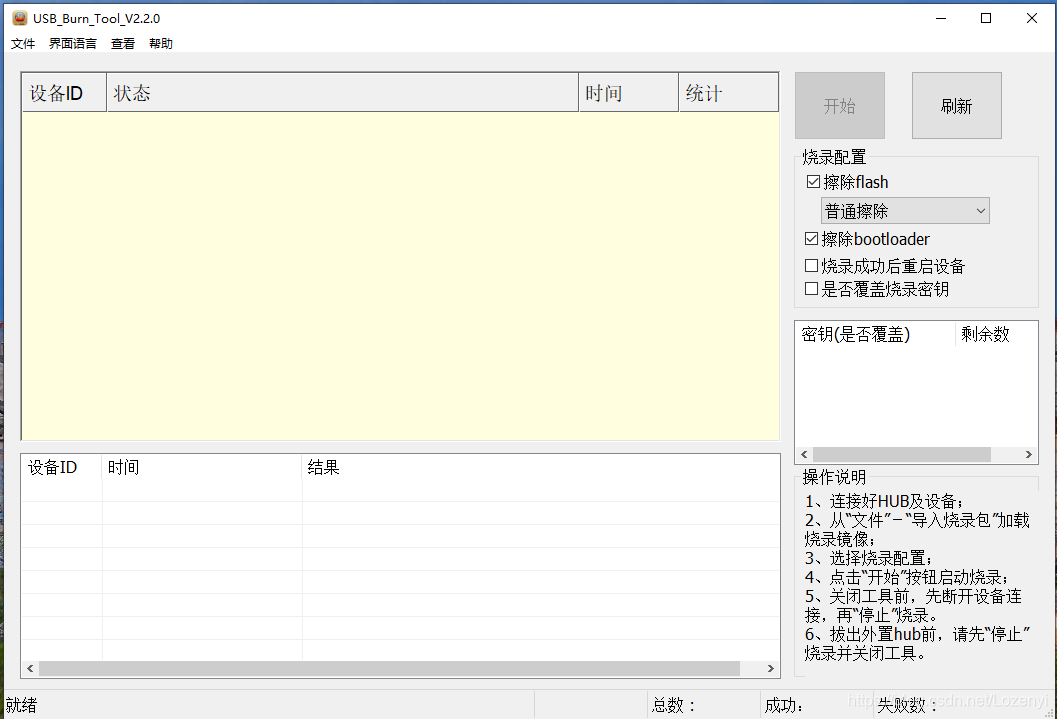

    下图为烧写软件的界面
    烧写软件

配置

说是配置其实是为了连接网络和做串口连接设置，有屏幕和键盘好连接网络用ssh登录上去。
但是本人没有想到不用屏幕和键鼠连接到网络的，要是有看官知道的话烦请在评论区告诉本人一下！谢谢！

【串口调试配置】

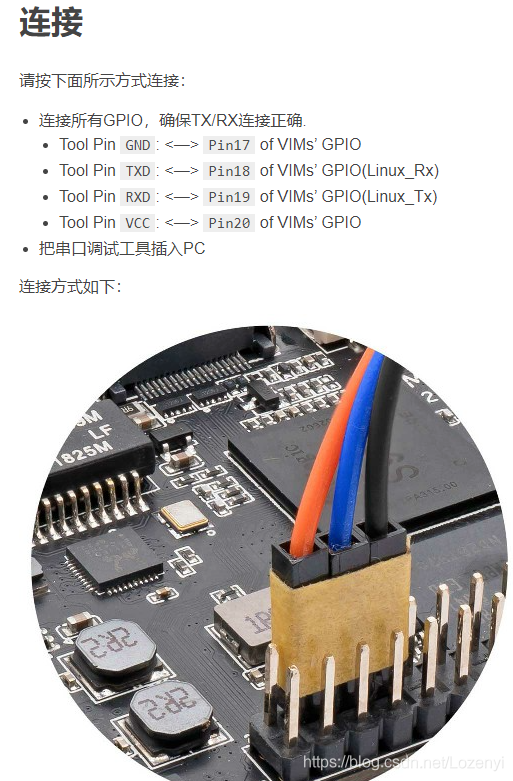

串口模块与开发板的连接如下图【官方提供的图】
在这里插入图片描述
接下来是在板子上的操作

安装minicom

sudo apt-get install minicom

添加权限

sudo usermod -a -G dialout $(whoami)

打开minicom
这里有个坑，官方文档上是这么写的

minicom -D /dev/ttyUSB0 -b 115200

这里的坑计时要先查看自己的串口先才能

ls /dev/ttyS*

然后修改一下打开minicom的命令
本人的是这样的，

minicom -D /dev/ttyS3 -b 115200

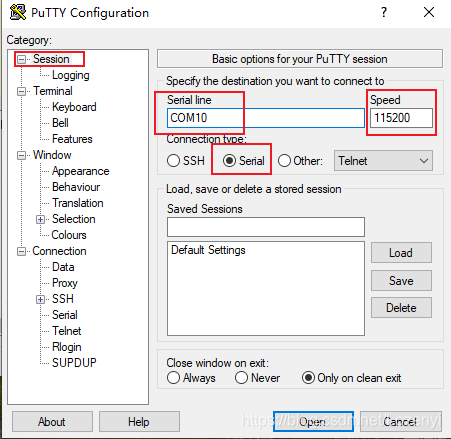

然后接好USB转串口模块的线，插入电脑，打开putty.exe.
选择
选择session,Sertal,找到自己的串口号，波特率115200，连接，成功~

如有错误或者不对的地方，请看官指正，谢谢！
