Bellhop-复杂海底地形仿真

• 由于同事最近出差，需要接手他的工作，所以趁机进修了一下他的bellhop。今天内容背景是，在实际海底模型基础上进行仿真。（当然，由于海底的数据比较敏感，真实海底数据不能提供，大家可以根据介绍自行创建海底文件）

1. 导入海底数据

load long_bs
load lat_bs
load dep_bs
%注意这里的海底深度不是真实深度，由于真实深度文件敏感，这里为我自己设置的sinc函数
%%%%%%%%%海底参数画图%%%%%%%%%%%
figure
mesh(longitude,latitude,depth)
colormap(jet)
colorbar;
shading flat

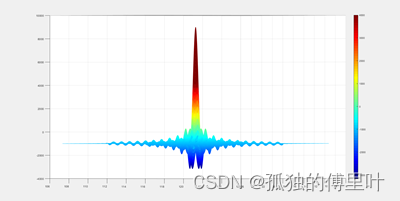

如图，分别导入经度、纬度、深度三个数组，他们分别存储了经纬度信息和对应点的深度信息，使用mesh函数画成三维图像查看整个研究区域海底地形。

2. 导入声速梯度
   声速梯度存储在SSP.mat文件中，需要根据所需深度选择行数

load SSP
ssp=ssp(1:59,:);
%注意！！！！这里的59是对应的深度行，根据所选区域最深的深度以下确定声速梯度范围。
%例如，如果所选区域最大深度是5000m，打开SSP.mat文件，看到包含5000的在5200m，选到第62行才能完全包含海深

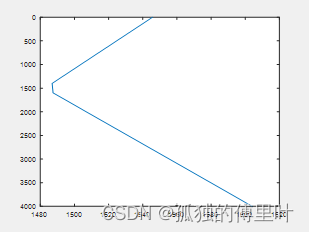

%%%%%%画声速梯度示意图%%%%%%
figure
plot(ssp(:,2),ssp(:,1));
set(gca,'YDir','reverse')%对Y方向反转

3. env文件设置

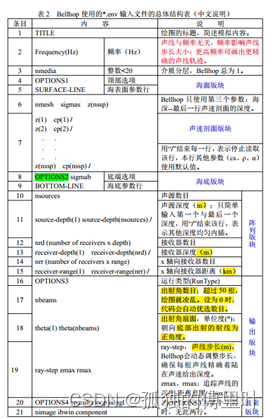

如图可知，如果需要修改海底为不平整的海底，或者说自己设置的海底，需要准备.bty文件，该文件由插值类型，点数和所计算截面海底深度随距离变化的矩阵组成。
（1） 插值类型：参数“ 插值类型” 是一个字符，等于‘L’（ 用于对表面进行线性插值）或‘C’（用于对表面进行曲线插值）。
（2） 点数：设置的深度点数。
（3） 海底深度随距离变化的矩阵：第一列为距离，距离单位为km；第二列为深度，深度单位为m。

4. 运行结果

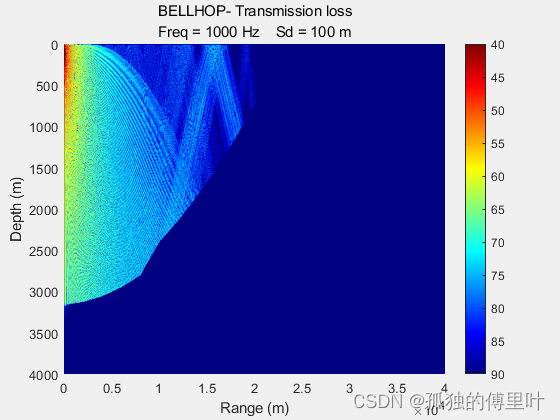

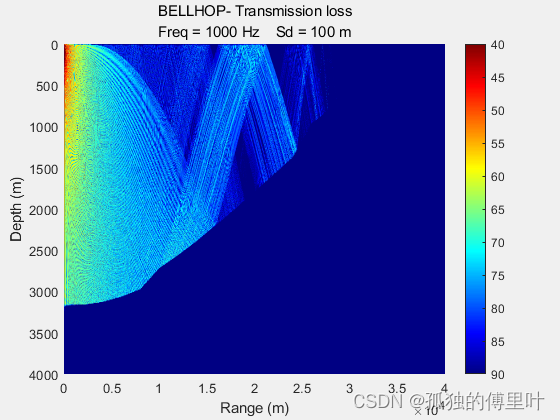

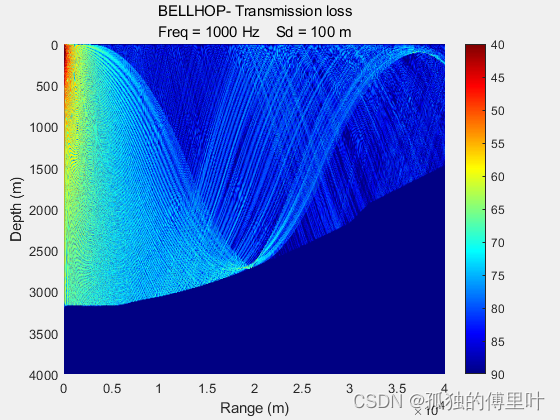

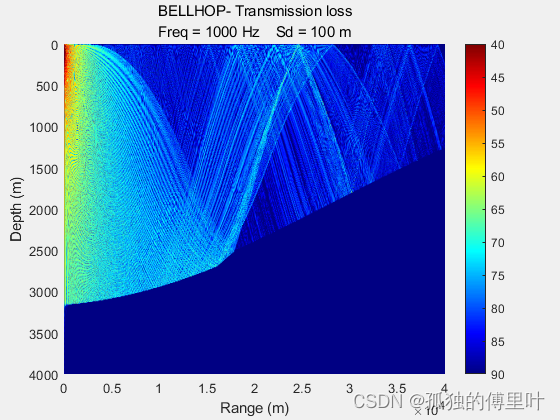

   在选定点的0°，90°，180°，270°四个方向各选取40km计算传播损失，计算结果依次如图：




5. 完整代码和数据文件：
   完整代码和数据文件已经上传复杂海洋环境下不同角度使用Bellhop计算传播损失
   其中包括，主程序mainfuction.m，运行它即可得到结果，其他的.m文件为所需要的函数，.mat文件为所需要的数据。bellhop.m和bellhop.exe为保证运行bellhop工具包的。
   我将《Bellhop射线追踪程序概述(2008年6月发布).pdf》放入了资源中，大家可以自行查阅。
