如何在无公网IP环境使用Windows远程桌面Ubuntu

文章目录

本篇文章主要介绍在Ubuntu上安装XRDP远程桌面，实现同个局域网内远程桌面Ubuntu，同时解决远程桌面登录蓝屏的问题。并做内网穿透，使用cpolar内网穿透映射3389端口，生成公网TCP端口地址，实现在公网环境下，远程桌面Ubuntu系统。

【cpolar内网穿透支持http/https/tcp协议，支持永久免费使用，不限制流量，无需公网IP，也不用进入路由器设置，操作简单。】

一、 同个局域网内远程桌面Ubuntu

本篇教程适用Ubuntu版本：

  • Ubuntu 20.04.x
  • Ubuntu 22.04.x
  • Ubuntu 23.04.x
  • Ubuntu 23.10.x

下载xrdp脚本

wget https://www.c-nergy.be/downloads/xRDP/xrdp-installer-1.4.8.zip

解压缩文件

unzip xrdp-installer-1.4.8.zip

将脚本下载到本机系统，提取内容并标记为可执行文件

chmod +x xrdp-installer-1.4.8.sh

运行服务

./xrdp-installer-1.4.8.sh

查看IP地址

ifconfig

如图：本例中，获取Ubuntu主机IP为192.168.149.135

image-20231220175217176

注意：重启一下Ubuntu主机，不要登陆账户

dd3d96700087f8ed6315145dd5fa6f0

二、使用Windows远程桌面连接

在局域网，找到另一台Windows主机，打开远程桌面连接，输入Ubuntu主机的IP地址，点击连接。

image-20231220175425020

输入Ubuntu主机的IP地址，以及用户名密码。

image-20231220175613079

点击 OK 按钮进行远程连接。

71f340abf88aba0e9fdb75760bb6bf2

现在，已经远程桌面连接成功了。

三、公网环境系统远程桌面Ubuntu

在没有公网IP的环境下，要实现远程桌面连接，可以通过cpolar内网穿透来实现，映射3389端口。

1. 注册cpolar账号并安装

cpolar官网地址: https://www.cpolar.com

  • 使用一键脚本安装命令
curl -L https://www.cpolar.com/static/downloads/install-release-cpolar.sh | sudo bash
  • 向系统添加服务
sudo systemctl enable cpolar
  • 启动cpolar服务
sudo systemctl start cpolar

cpolar安装成功后，在外部浏览器上访问Linux 的9200端口 即:【http://局域网ip:9200】，使用cpolar账号登录(如没有账号,可以点击下面免费注册),登录后即可看到cpolar web 配置界面,结下来在web 管理界面配置即可

在这里插入图片描述

2. 创建隧道，映射3389端口

登录进入cpolar web UI管理界面后，点击左侧隧道管理——创建隧道，创建一条tcp隧道

  • 隧道名称：xrdp（可自定义，注意不要重复）
  • 协议：tcp（支持http/https/tcp）
  • 本地地址：3389
  • 端口类型：随机临时TCP端口
  • 地址：选择China Top

在这里插入图片描述

隧道创建成功后，Ubuntu主机重新启动，不需要登录。

在Windows里进入Cpolar官网，登录账号，点击左侧 状态，找到刚才创建的隧道名称

复制tcp://后面 端口地址 （例如18.tcp.cpolar.top:14743)

image-20231221155827640

3. Windows远程桌面Ubuntu

Windows电脑打开远程桌面连接，输入所生成的公网tcp端口地址，点击连接

image-20231221160046808

点击“是”

在这里插入图片描述

输入Ubuntu系统的用户名密码，点击"OK"

9a68d33d9f54f815c25d73a48f2c8a8

远程桌面登录成功，实现在公网环境下Windows远程桌面连接Ubuntu系统

800e856e82076cd3e224fb649792d27

需要注意，本文中使用的是免费的cpolar套餐所生成的随机临时公网地址，每隔24小时就会发生变化，且带宽较小。

每一次登录都需要重新创建隧道并且需要进到cpolar官网的状态里查看公网隧道地址，对于有长期远程桌面需求的用户，建议将cpolar套餐升级到专业套餐，支持配置固定的公网TCP端口，且带宽也会相应的增大，支持更高效便捷的远程桌面连接Ubuntu系统。

四、 配置固定公网地址远程Ubuntu

1. 保留固定TCP地址

登录cpolar官网后台，点击左侧的预留，找到保留的TCP地址：

  • 地区：选择China VIP
  • 描述：即备注，可自定义填写

点击保留

image-20231221161029155

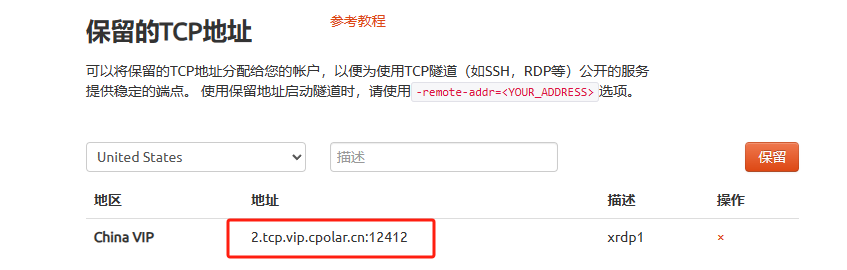

固定TCP地址保留成功，系统生成相应的公网地址+固定端口号，将其复制下来

image-20231221161155216

2. 配置固定的TCP地址

浏览器访问http://127.0.0.1:9200/登录cpolar web UI管理界面，点击左侧仪表盘的隧道管理——隧道列表，找到刚才创建的code隧道，点击右侧的编辑

a5e2f4a290d2080a6576c4d7bed9163

修改隧道信息，配置固定TCP端口地址：

  • 端口类型：改为选择固定TCP端口
  • 预留的TCP地址：填写刚刚保留成功的固定TCP端口地址

点击更新

image-20231221161429846

提示更新隧道成功，点击左侧仪表盘的状态——在线隧道列表，可以看到刚刚修改的隧道的公网地址已经更新为固定TCP端口地址，将其复制下来。

image-20231221161537281

重启Ubuntu主机，无需登录

image-20231221162011738

3. 使用固定TCP地址远程Ubuntu

把刚才复制的公网地址粘贴到Windows的远程连接中（输入tcp://后面隧道地址），点击连接

image-20231221161737119

继续输入Ubuntu用户名和密码

image-20231221162243378

点击连接，远程桌面登录成功，实现在公网环境下Windows远程桌面连接Ubuntu系统

d1836b0d91e0629b2c468e90cb0c423
